Как установить и подключить терморегулятор Яндекса
Инструкции на этой странице рассказывают, как установить и подключить умный терморегулятор Яндекса.
Подготовка
Умный терморегулятор Яндекса совместим только с термостатическим клапаном радиатора.
Убедитесь, что клапан на вашем радиаторе подходит для установки терморегулятора.
Как определить, какой у меня клапан?

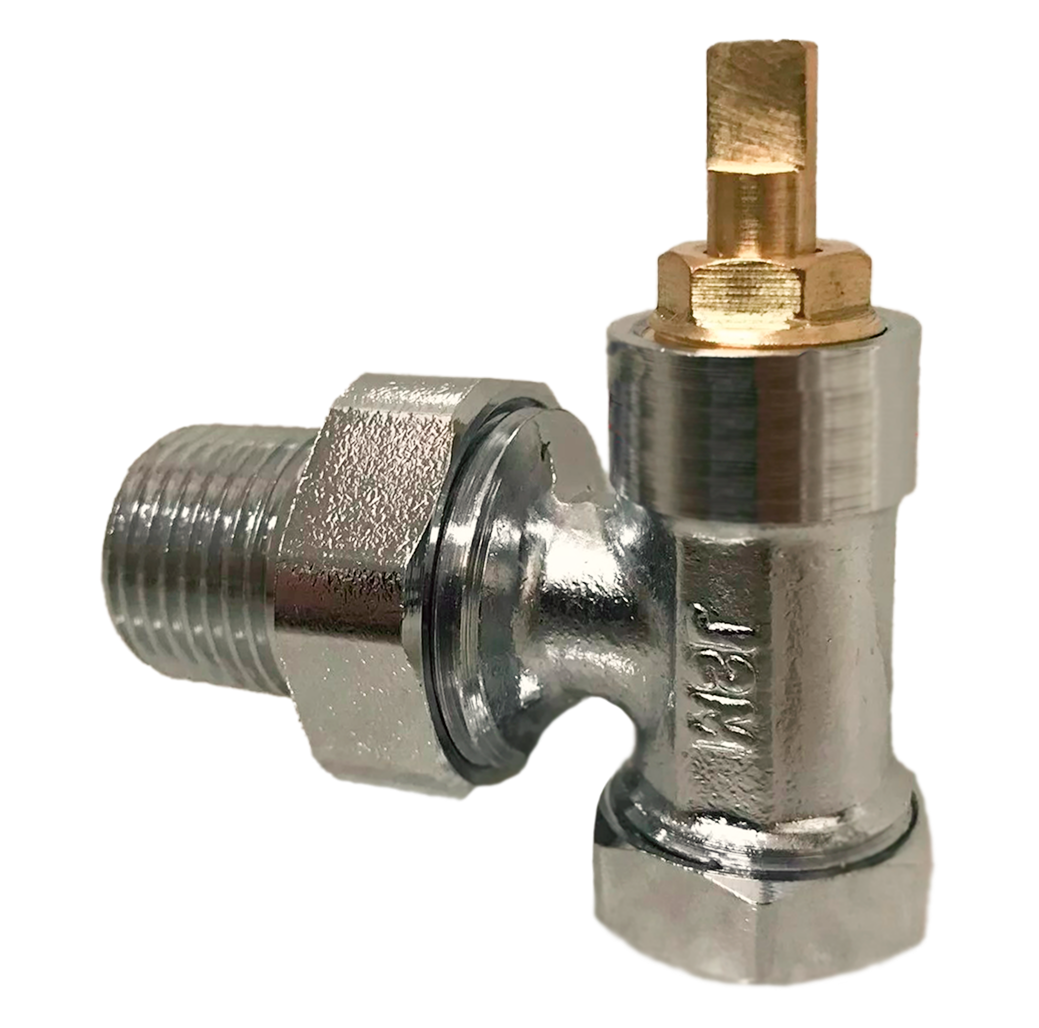

Ручные клапаны оснащены простой круглой или ребристой пластиковой ручкой без температурных отметок. Установить терморегулятор Яндекса на такой клапан не получится.

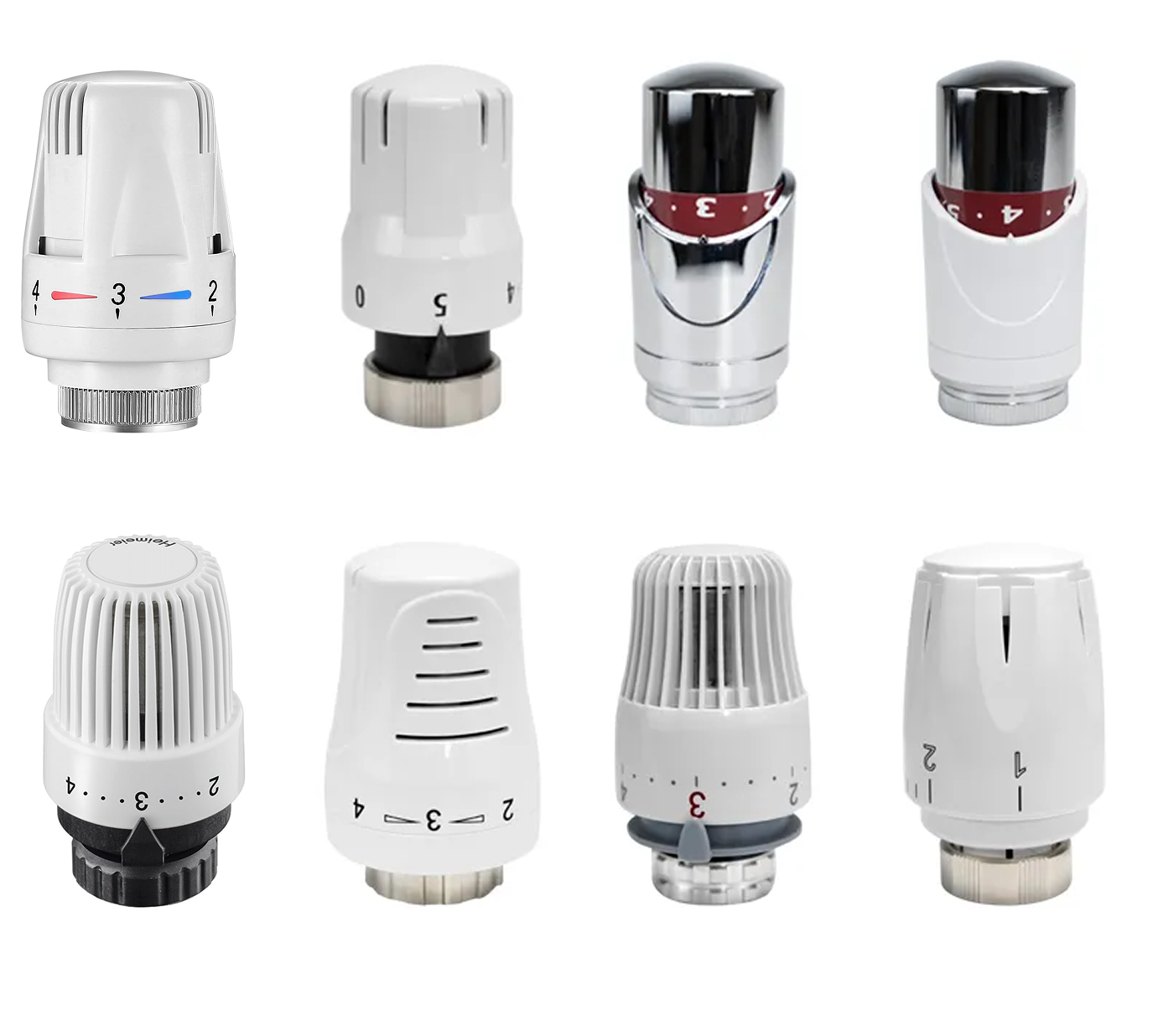

Термостатические клапаны, обычно имеют термоголовку с разметкой температур или цифрами, как на примерах ниже. Умный терморегулятор Яндекса подходит для большинства термостатических клапанов.
Если на клапане нет ни ручки, ни термоголовки, его тип можно определить по внешнему виду штока:

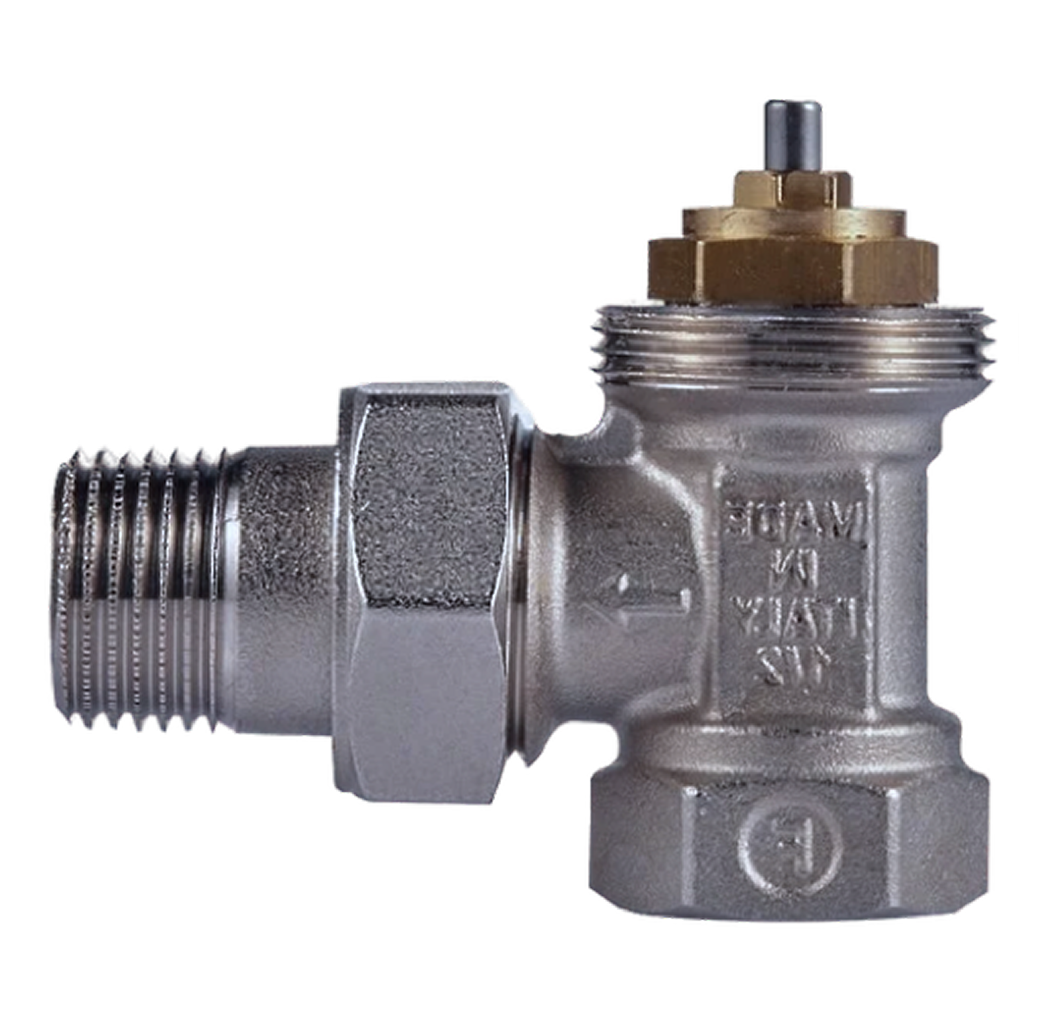

Термостатический клапан
Ручной клапан
Кроме этого, вы можете попробовать надавить на шток клапана. Если шток уходит внутрь на несколько миллиметров и возвращается обратно, когда вы перестаете давить — у вас термостатический клапан.
Шаг 1. Установка на радиатор
-
Снимите с термостатического клапана радиатора старый терморегулятор или защитный колпачок, предварительно установив температуру на максимум.
-
Гайка для крепления умного терморегулятора подходит для клапанов радиатора с резьбой M30 × 1,5 мм. Если вы не знаете, какая резьба у вашего клапана, попробуйте приложить терморегулятор к клапану и закрутить гайку:
-
если резьба подходит — плотно затяните гайку рукой до упора, затем сделайте калибровку;
-
если резьба не совпадает или терморегулятор шатается при закрученной гайке — используйте комплектный переходник.
-
Установка терморегулятора с переходником
В комплекте с терморегулятором есть переходники для разных моделей клапанов. Чтобы узнать, какой переходник нужен, посмотрите маркировку на корпусе клапана или сравните его с изображениями ниже, затем установите переходник и терморегулятор, следуя инструкции.

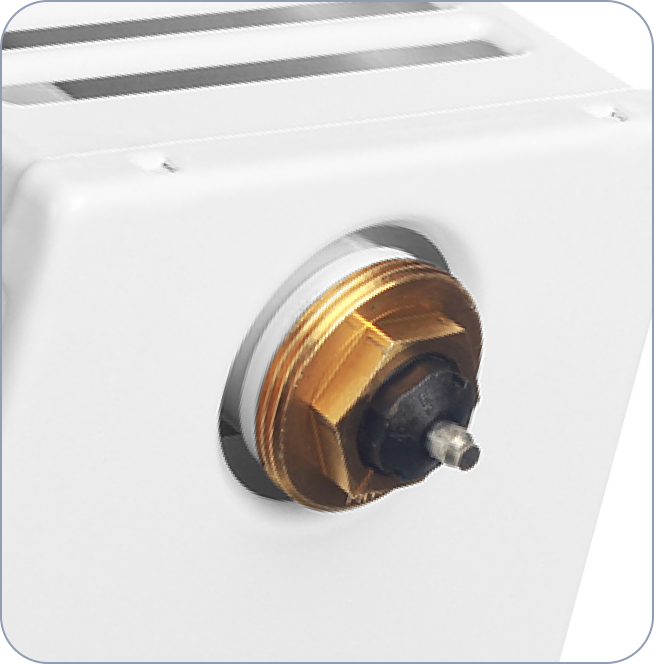

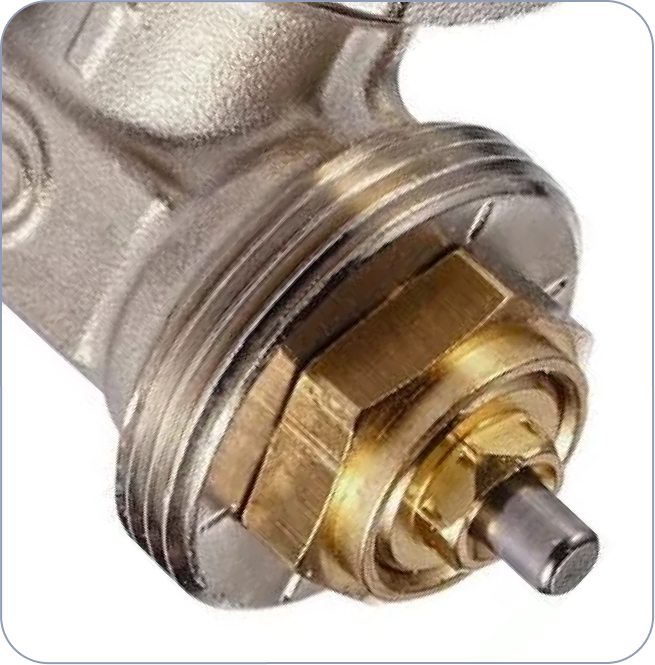

M30 × 1,5 мм
Как установить
Гайка для крепления умного терморегулятора подходит для клапанов радиатора с резьбой M30 × 1,5 мм. Переходник не нужен.
Как установить:
Приложите терморегулятор к клапану и закрутите гайку рукой до упора.

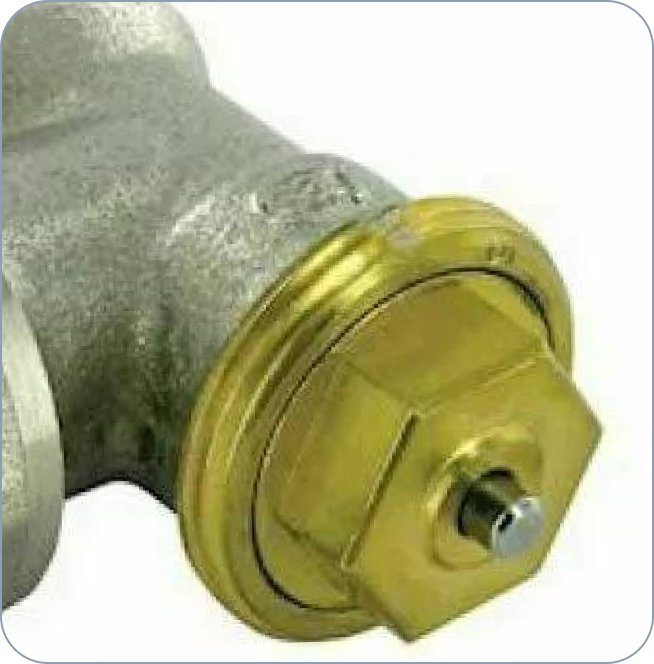

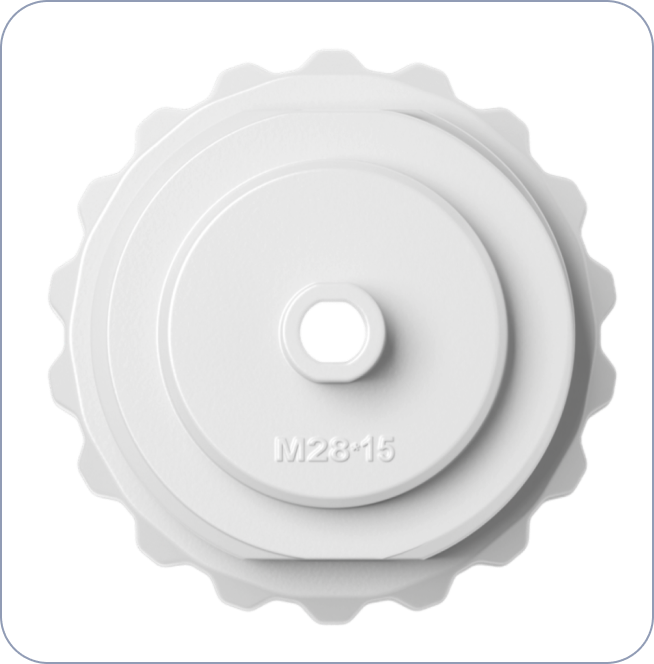

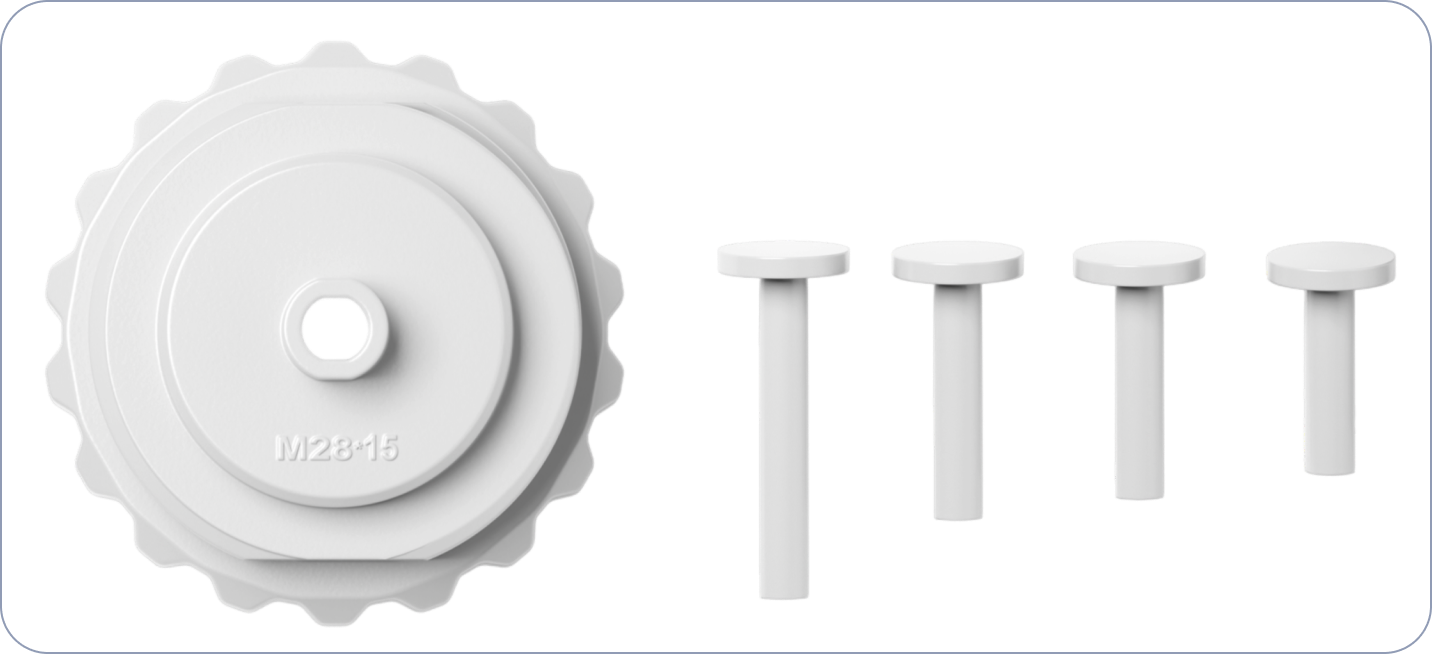

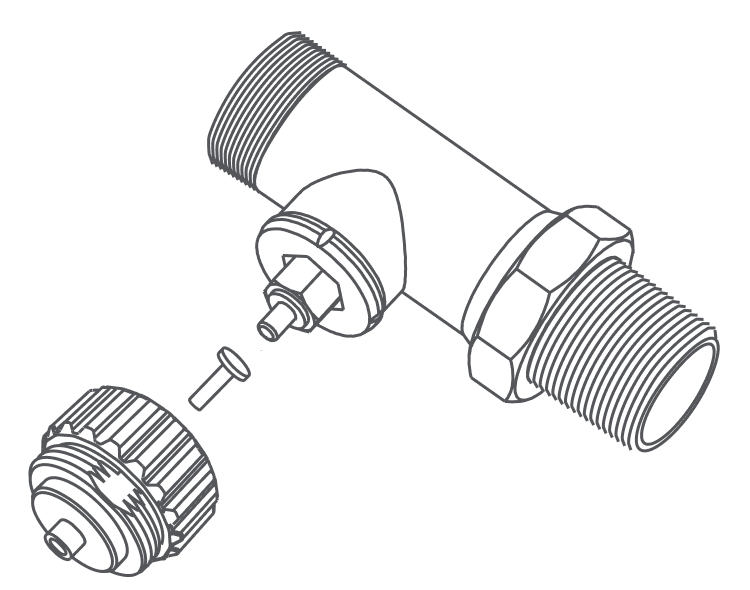

M28 × 1,5 мм
Как установить
Вам понадобятся:
Как установить
-
Вставьте подходящий удлинитель в переходник. Шляпка удлинителя должна быть направлена в сторону штока клапана.
-
Накрутите переходник на клапан так, чтобы он полностью закрывал резьбу клапана.
Обратите внимание, что удлинитель должен выступать из переходника на 8 мм.
-
Приложите терморегулятор к переходнику на клапане и закрепите его, закрутив гайку рукой.

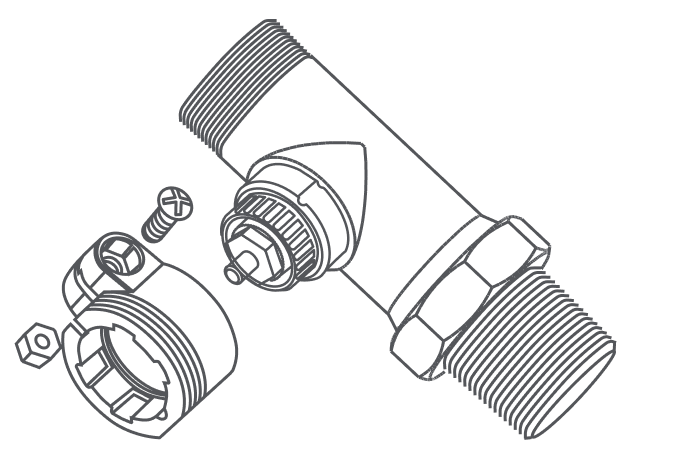

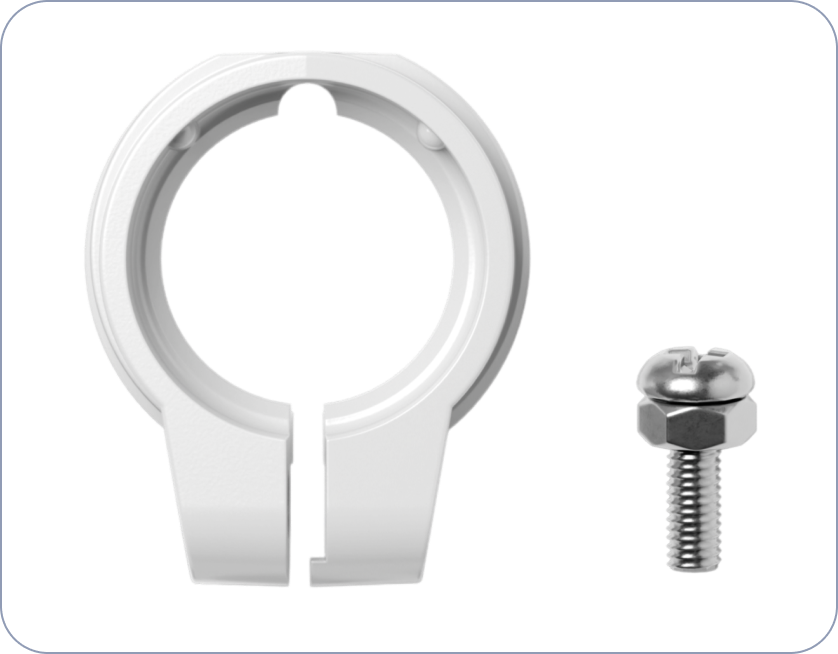

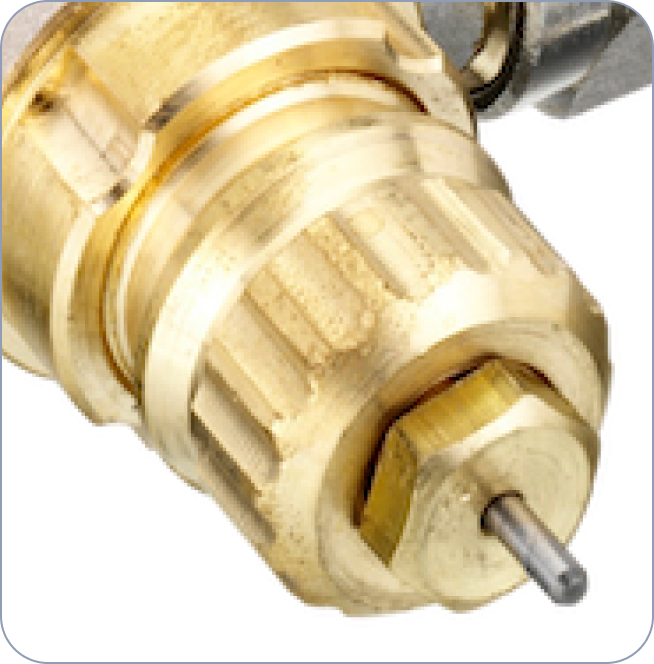

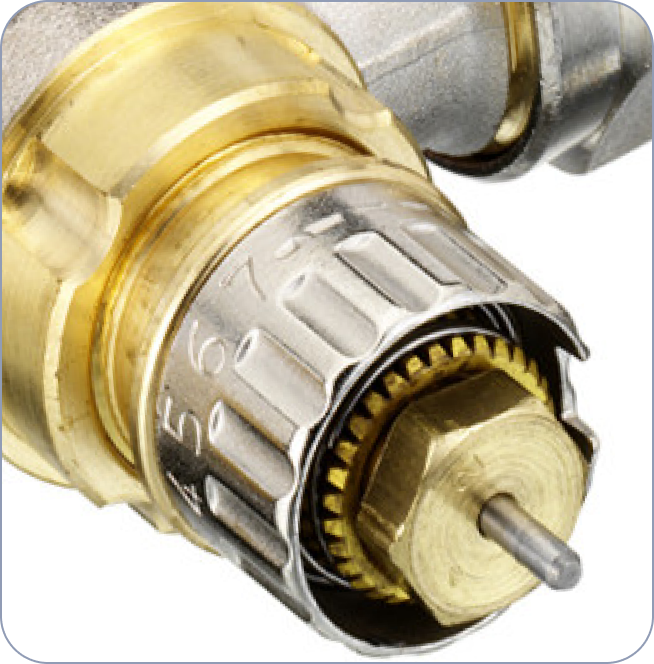

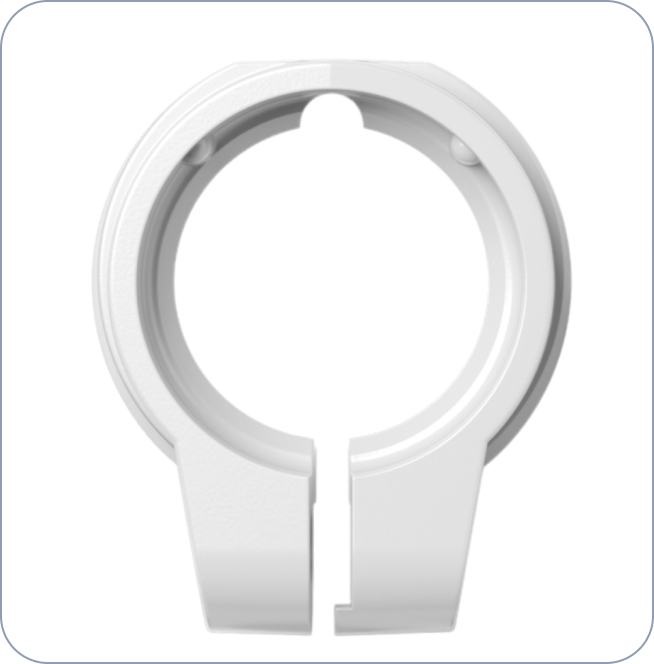

Danfoss RA
Как установить
Вам понадобится:
Как установить:
-
Приложите переходник к клапану так, чтобы выступы и пазы совпали.
-
Надавите на переходник и полностью наденьте его на клапан.
-
Закрепите переходник винтом и затяните гайку до упора.
-
Приложите терморегулятор к переходнику на клапане и закрепите его, закрутив гайку рукой.

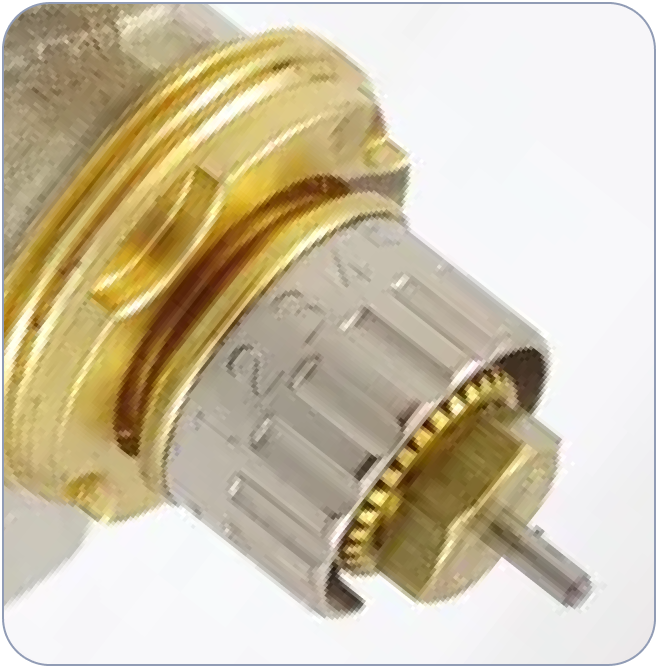

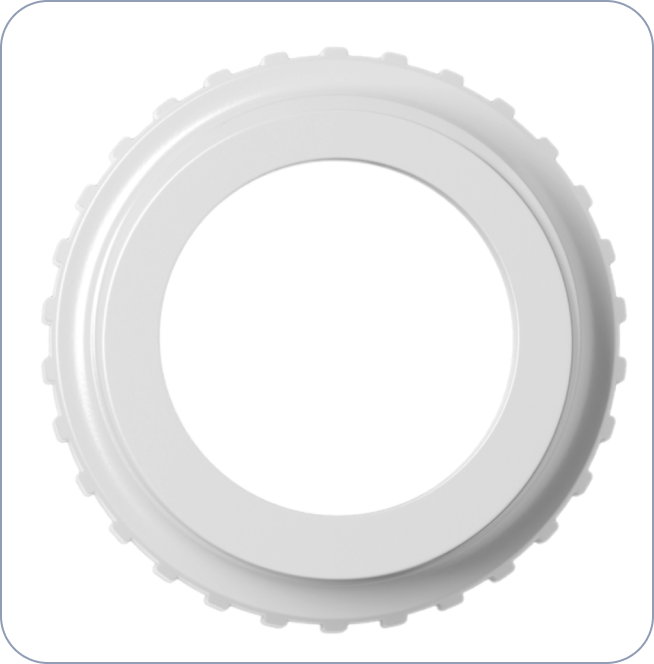

Danfoss RTD
Как установить
Вам понадобится:
Как установить:
-

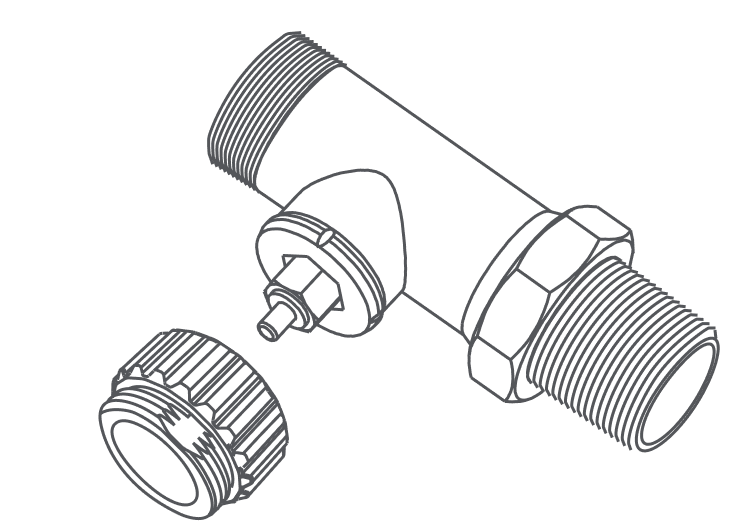

Накрутите переходник на клапан так, чтобы он полностью закрывал резьбу клапана.
-
Приложите терморегулятор к переходнику на клапане и закрепите его, закрутив гайку рукой.

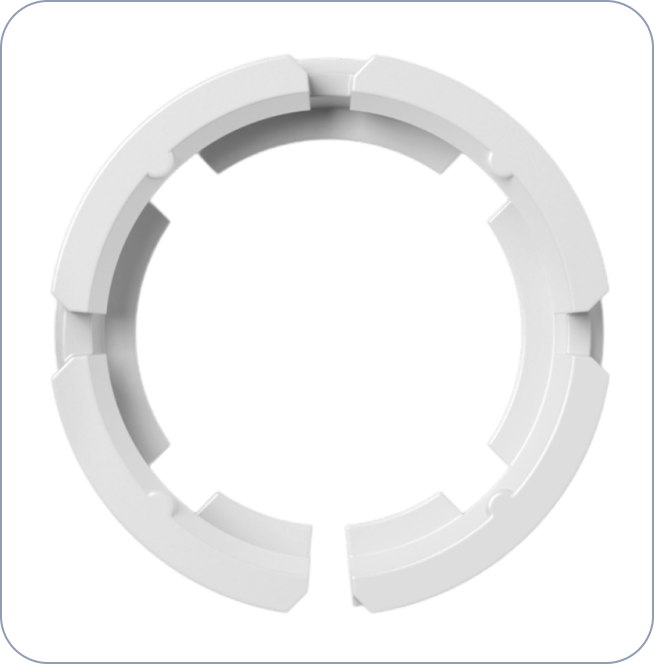

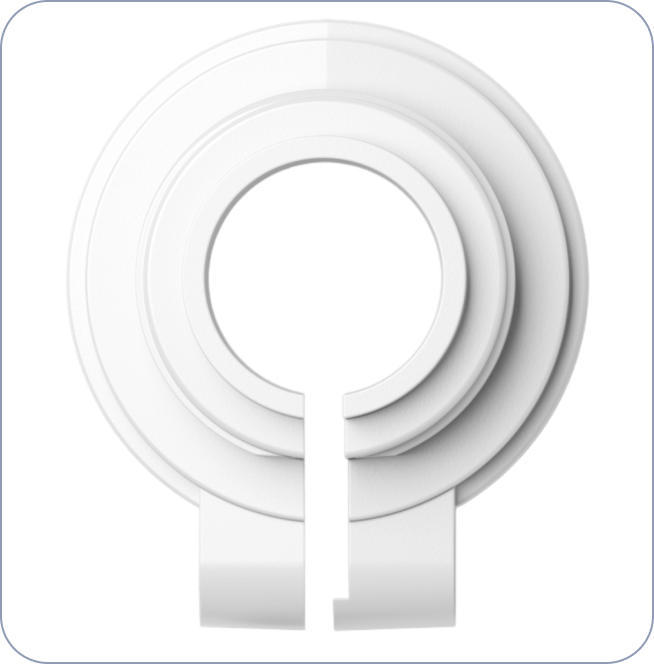

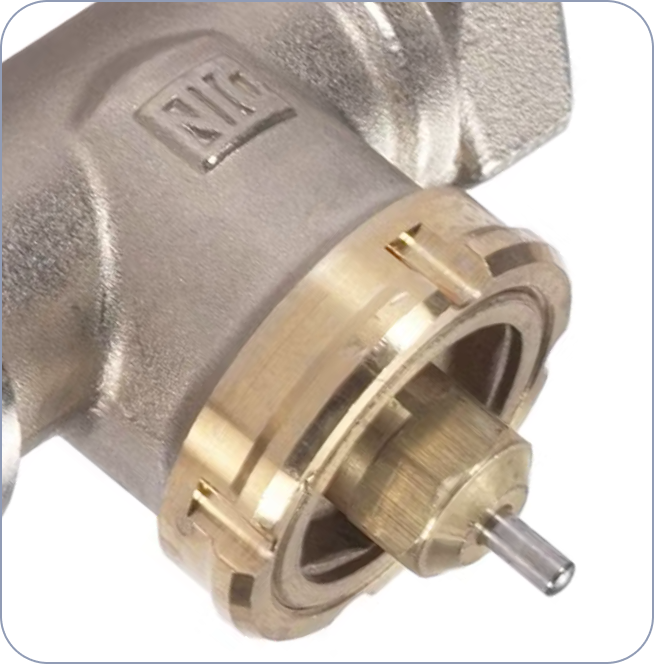

Danfoss RAV и RAVL
Как установить
-

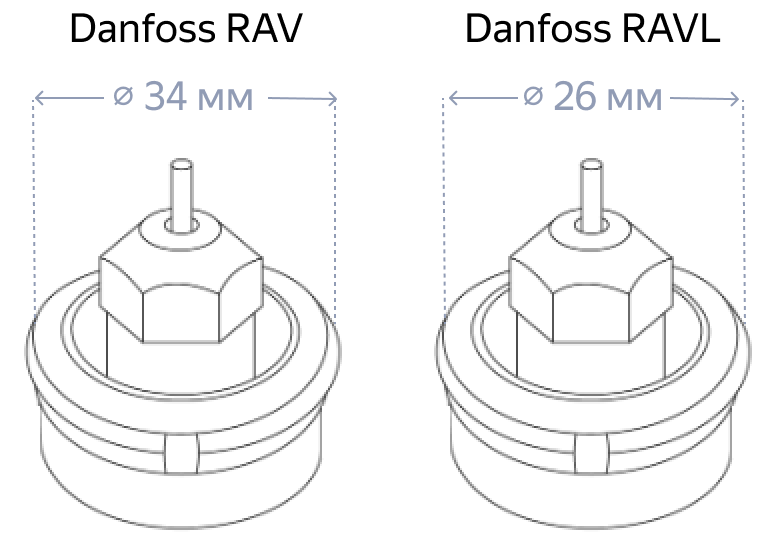

Определите, какой у вас клапан: Danfoss RAV и RAVL различаются диаметром резьбы: у RAV — 34 мм, у RAVL — 26 мм. Чтобы подобрать переходник, измерьте диаметр своего клапана.
-
Подберите и установите терморегулятор, следуя инструкции для вашего клапана:

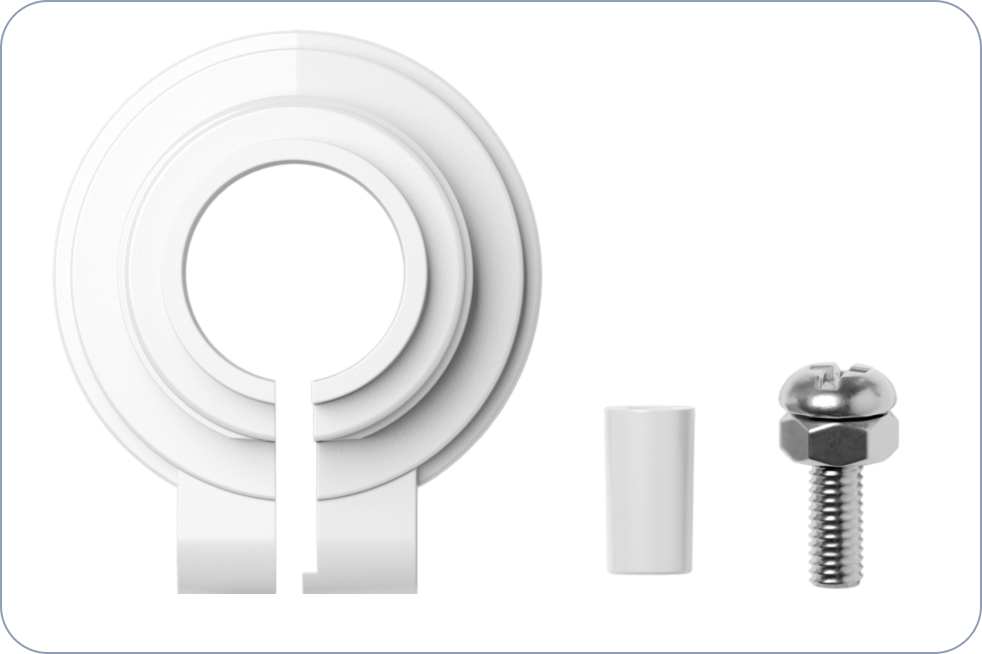

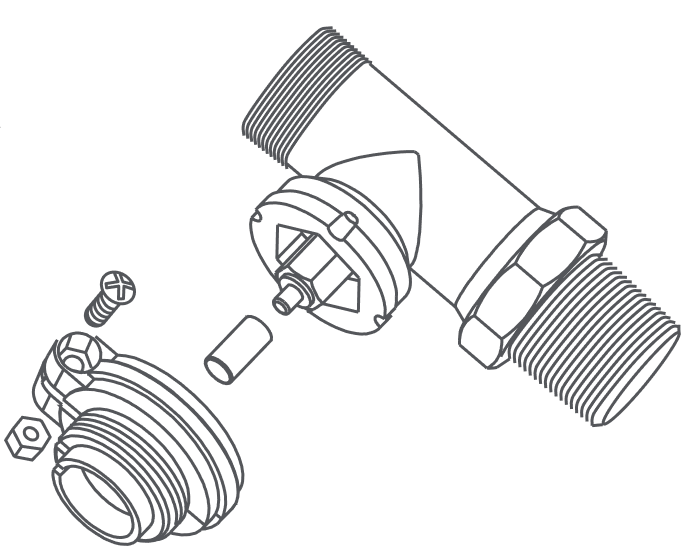

Вам понадобятся:
Как установить:
-
Если удлинитель штока прикреплен к переходнику, отделите его.
-
Наденьте удлинитель на шток клапана.
-

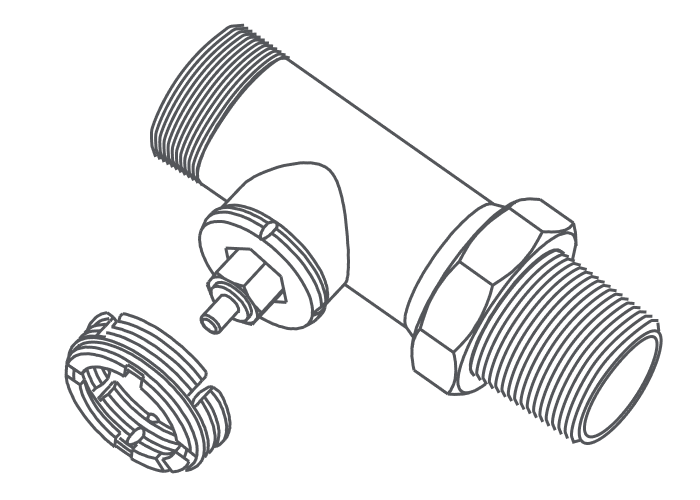

Приложите переходник к клапану и плотно наденьте его на ободок в задней части клапана.
-
Закрепите переходник винтом и затяните гайку до упора.
-
Приложите терморегулятор к переходнику на клапане и закрепите его, закрутив гайку рукой.
Вам понадобится:
Как установить:
-
Приложите переходник к клапану так, чтобы выступы и пазы совпали.
-
Надавите на переходник и полностью наденьте его на клапан.
-
Приложите терморегулятор к переходнику на клапане и закрепите его, закрутив гайку рукой.
-

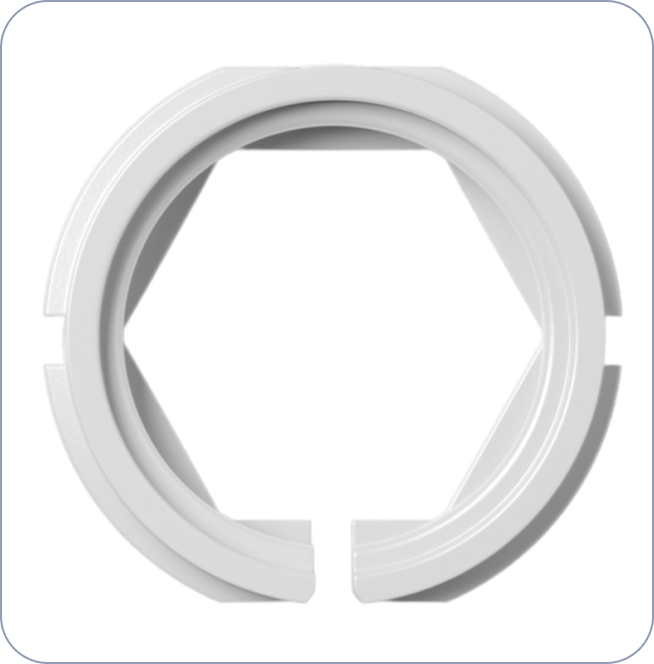

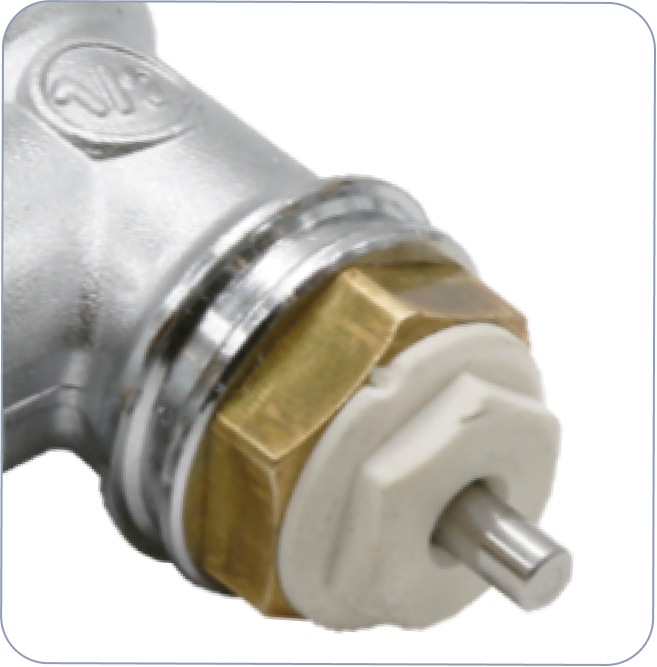

Caleffi
Как установить
Вам понадобится:
Как установить:
-

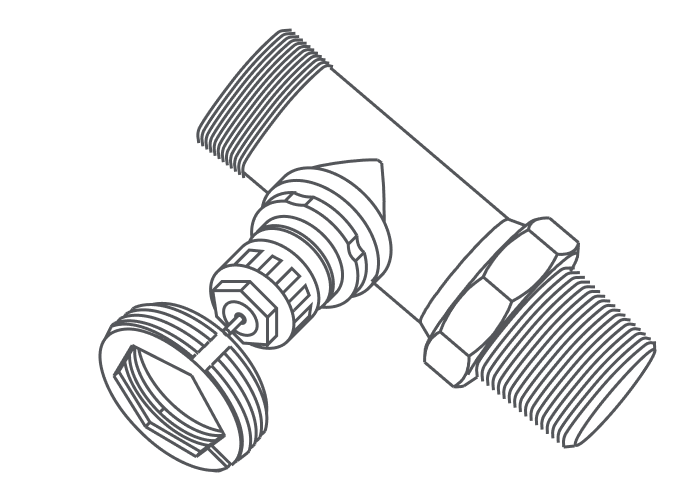

Приложите переходник к клапану.
-
Надавите на переходник и наденьте его на клапан.
-
Приложите терморегулятор к переходнику на клапане и закрепите его, закрутив гайку рукой.

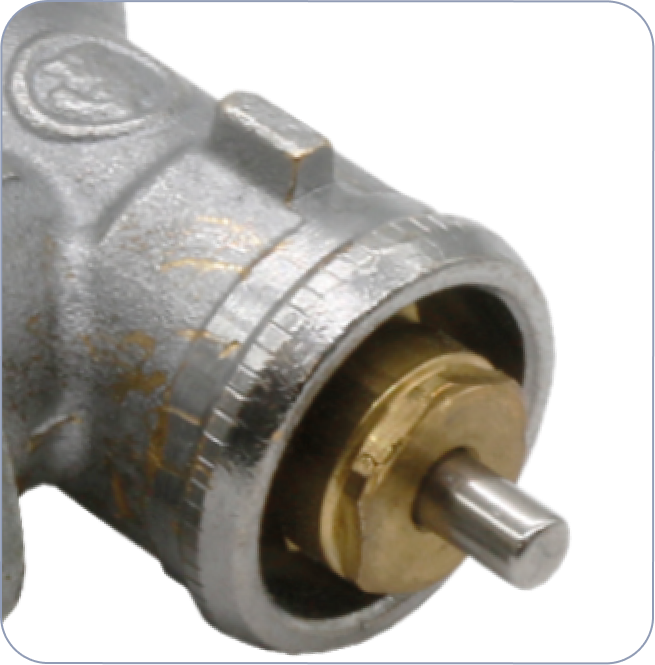

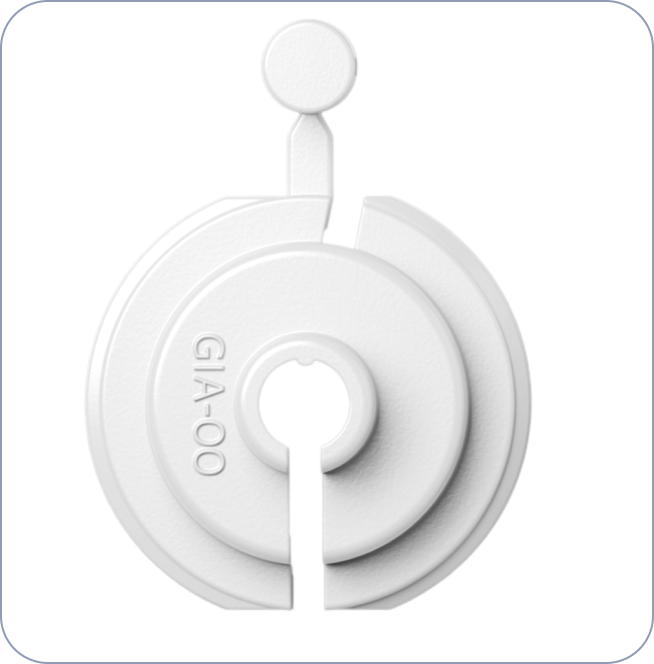

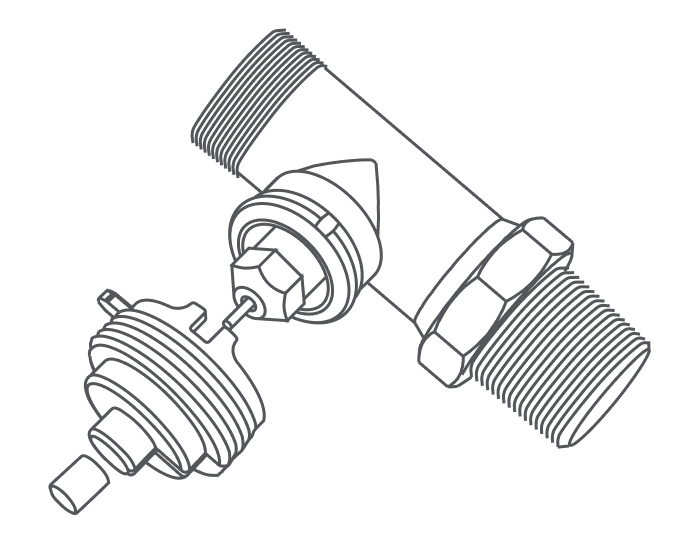

Giacomini
Как установить
Вам понадобится:
Как установить:
-
Отделите удлинитель штока от переходника.
-
Приложите переходник к клапану так, чтобы выступы и пазы на них совпали.
-
Надавите на переходник и полностью наденьте его на клапан.
-
Вставьте удлинитель штока в отверстие переходника — паз в удлинителе должен совпасть с выступом на внутренней части переходника.
-
Приложите терморегулятор к переходнику на клапане и закрепите его, закрутив гайку рукой.
Шаг 2. Подключение к умному дому
Для подключения терморегулятора потребуется любой совместимый хаб Яндекса с Zigbee™.
-
Вытащите защитный ярлычок из отсека с батарейками — на экране терморегулятора появится анимация загрузки.
-
Дождитесь, когда появится надпись — терморегулятор готов к подключению.
-
Убедитесь, что на экране мигает значок .
Если значка нет, переведите устройство в режим подключения вручную — зажмите кнопку на крышке терморегулятора на 10 секунд.
-
Откройте приложение
Дом с Алисой
Шаг 3. Калибровка
После того как вы установили терморегулятор на клапан радиатора и подключили его к умному дому, выполните калибровку. Во время нее шток полностью откроет и закроет клапан. Это необходимо для стабильной работы терморегулятора и правильной регулировки температуры.
-
Запустите калибровку одним из способов:
-
нажмите кнопку на крышке устройства — на экране терморегулятора начнет мигать надпись и устройство начнет калибровку;
-
в приложении
в списке устройств выберите терморегулятор и на баннере Нужна калибровка нажмите Откалибровать.
-
-
Калибровка длится около 3 минут. Дождитесь, когда на экране терморегулятора появится значение температуры — калибровка прошла успешно, устройство готово к работе.
Если на экране появилась ошибка:
F1 — терморегулятор не может продавить клапанОткрутите терморегулятор и убедитесь, что шток клапана при надавливании уходит внутрь на несколько миллиметров и возвращается обратно, когда вы перестаете давить. Если шток не двигается, клапан нужно заменить. Терморегулятор не сможет работать с неисправным клапаном.
F2 — шток слишком длинныйПопробуйте выполнить калибровку еще раз: нажмите кнопку на крышке устройства.
Если ошибка появилась снова, убедитесь, что вы используете правильный переходник для вашего клапана или попробуйте использовать другой удлинитель штока.
Как определить, какой переходник мне нужен?
M30 × 1,5 мм
M30 × 1,5 мм
M28 × 1,5 мм
Danfoss RA
Danfoss RA
Переходник
не нуженПереходник
не нужен
Danfoss RAV
Danfoss RAVL
Danfoss RTD
Caleffi
Giacomini
Модель клапана
Клапан
Переходник
M30 × 1,5 мм
Не нужен
M30 × 1,5 мм
Не нужен
M28 × 1,5 мм
Danfoss RA
Danfoss RA
Danfoss RAV
Danfoss RAVL
Danfoss RTD
Caleffi
Giacomini
-
Для клапана Danfoss RAV удлинитель штока может быть прикреплен к самому переходнику или лежать отдельно. Чтобы понять, какой именно вам нужен, сравните имеющиеся удлинители с изображанием ниже:
-
Если у вас клапан с резьбой M28 × 1,5 мм, выберите из комплекта удлинитель штока подходящей длины. Обратите внимание, что после установки переходника на клапан удлинитель должен выступать из переходника на 8 мм.
-
Для клапана Giacomini используйте удлинитель штока, который прикреплен к самому переходнику.
F3 — шток слишком короткийПопробуйте выполнить калибровку еще раз: нажмите кнопку на крышке устройства.
Если ошибка появилась снова, убедитесь, что вы используете правильный переходник для вашего клапана или попробуйте использовать другой удлинитель штока.
Как определить, какой переходник мне нужен?
M30 × 1,5 мм
M30 × 1,5 мм
M28 × 1,5 мм
Danfoss RA
Danfoss RA
Переходник
не нуженПереходник
не нуженDanfoss RAV
Danfoss RAVL
Danfoss RTD
Caleffi
Giacomini
Модель клапана
Клапан
Переходник
M30 × 1,5 мм
Не нужен
M30 × 1,5 мм
Не нужен
M28 × 1,5 мм
Danfoss RA
Danfoss RA
Danfoss RAV
Danfoss RAVL
Danfoss RTD
Caleffi
Giacomini
-
Для клапана Danfoss RAV удлинитель штока может быть прикреплен к самому переходнику или лежать отдельно. Чтобы понять, какой именно вам нужен, сравните имеющиеся удлинители с изображанием ниже:
-
Если у вас клапан с резьбой M28 × 1,5 мм, выберите из комплекта удлинитель штока подходящей длины. Обратите внимание, что после установки переходника на клапан удлинитель должен выступать из переходника на 8 мм.
-
Для клапана Giacomini используйте удлинитель штока, который прикреплен к самому переходнику.
F5 — терморегулятор не достает до клапанаОткрутите терморегулятор и заново установите переходник, используя удлинитель штока.
Как определить, какой удлинитель штока мне нужен?
-
Для клапана Danfoss RAV удлинитель штока может быть прикреплен к самому переходнику или лежать отдельно. Чтобы понять, какой именно вам нужен, сравните имеющиеся удлинители с изображанием ниже:
-
Если у вас клапан с резьбой M28 × 1,5 мм, выберите из комплекта удлинитель штока подходящей длины. Обратите внимание, что после установки переходника на клапан удлинитель должен выступать из переходника на 8 мм.
-
Для клапана Giacomini используйте удлинитель штока, который прикреплен к самому переходнику.
Другая ошибкаЕсли на терморегуляторе отображается другой служебный символ, посмотрите, что он значит на странице Индикация терморегулятора Яндекса.
-
Решение проблем
Терморегулятор не подключается
Попробуйте нажать кнопку терморегулятора — экран на нем должен загореться. Если ничего не происходит, выполните рекомендации на странице Терморегулятор не работает.
Если терморегулятор реагирует на нажатия, но устройство не получается подключить к умному дому:
Нажмите и удерживайте кнопку на крышке терморегулятора 10 секунд, пока на экране не замигает значок .
Убедитесь, что сначала в режим поиска переводится совместимый хаб Яндекса, а затем терморегулятор. Время поиска устройств ограничено 45 секундами.
Если устройства находятся далеко от Zigbee-хаба или между ними есть стены и другие препятствия, устройство может не подключиться. Попробуйте поднести терморегулятор ближе к хабу.
Для увеличения покрытия Zigbee-сети можно использовать устройства-роутеры. Например, когда терморегулятор установлен далеко от хаба и связь с ним нестабильна, устройство-роутер может выступать «посредником» между хабом и этим терморегулятором.
Если подключить устройство по‑прежнему не получается, обратитесь в службу поддержки.
Терморегулятор не работает
Нажмите кнопку терморегулятора — экран на нем должен загореться. Если ничего не происходит:
- Убедитесь, что из отсека с батарейками извлечен защитный ярлычок.
- Убедитесь, что батарейки установлены правильно: потяните за крышку у терморегулятора, откройте отсек с батарейками и проверьте соблюдена ли полярность.
После этого попробуйте нажать кнопку терморегулятора еще раз, если по‑прежнему ничего не происходит, обратитесь в службу поддержки.
Если экран терморегулятора загорается при нажатии, но у вас проблемы с подключением терморегулятора к умному дому, выполните рекомендации на странице Терморегулятор не подключается.
