Проходной выключатель из умных устройств Яндекса

Проходной выключатель позволяет управлять одним прибором освещения из двух и более мест. Это удобно, если в вашем доме есть длинный коридор, проходные комнаты, лестница или большая спальня, и вам приходится возвращаться, чтобы выключить свет.

Как настроить управление светом из нескольких мест

Чтобы управлять освещением из нескольких мест, не обязательно вносить изменения в существующую проводку, вы можете настроить проходной выключатель при помощи сценария с умными устройствами Яндекса.

Если в доме уже установлены обычные проходные выключатели или вы планируете установить их на этапе ремонта, рекомендуем использовать умное реле Яндекса. С ним вы сможете управлять освещением не только нажатием, а также голосом, через приложение или сценарии. Посмотреть схему подключения.

Важно

Проводные выключатели Яндекса не получится использовать в проходной схеме — их конструкция не позволяет подключить их проводами друг к другу или к другим проходным выключателям.

Но вы можете настроить сценарий управления светом из нескольких мест с помощью проводного и беспроводного выключателей Яндекса.

С помощью сценария

Сценарий можно настроить с разными умными устройствами. Выберите вариант, который подходит именно вам.

Управление умными лампочками

Для управления подойдут беспроводные выключатели или кнопки Яндекса. В этом случае лампочки не будут отключаться от сети питания при нажатии, как с обычным выключателем.

Обычный выключатель можно оставить в качестве резервного или установить на его место беспроводной, а остальные устройства управления разместить в разных местах квартиры.

Подключать умные лампочки к умному проводному выключателю не рекомендуем.

Как настроить сценарий?

  1. В приложении  Дом с Алисой в правом верхнем углу нажмите plus  → Сценарий.

  2. Укажите название сценария.

  3. Нажмите Добавить условие → Устройство.

  4. Выберите беспроводной выключатель или кнопку и тип нажатия, которые хотите использовать.

  5. Если нужно, добавьте еще устройство управления светом: снова нажмите Добавить условие → Устройство и выберите другой беспроводной выключатель или кнопку и тип нажатия.

  6. Выберите Добавить действие → Устройство.

  7. В списке устройств выберите умную лампочку, которой хотите управлять. Нажмите Переключится → Далее.

    Дом с Алисой Открыть приложение
Управление обычными лампочками

В этом случае потребуются:

  1. Умный проводной выключатель или реле Яндекса — чтобы сделать свет умным и его можно было добавить в сценарии.

  2. Один или несколько беспроводных выключателей или кнопок Яндекса — чтобы разместить их в разных местах дома и управлять светом через сценарий.

Как настроить сценарий?

  1. В приложении  Дом с Алисой в правом верхнем углу нажмите plus  → Сценарий.

  2. Укажите название сценария.

  3. Нажмите Добавить условие → Устройство.

  4. Выберите беспроводной выключатель или кнопку и тип нажатия, которые хотите использовать.

  5. Если нужно, добавьте еще устройство управления светом: снова нажмите Добавить условие → Устройство и выберите другой беспроводной выключатель или кнопку и тип нажатия.

  6. Выберите Добавить действие → Устройство.

  7. В списке устройств выберите прибор освещения, который подключен к умному проводному выключателю или реле. Нажмите Переключится → Далее.

    Дом с Алисой Открыть приложение

С помощью обычных проходных выключателей

Перед монтажом убедитесь, что в месте установки достаточно пространства для размещения устройств, а также проложены дополнительные провода для реле.

Частые вопросы

Куда можно установить реле?
У меня уже сделан ремонт и стоит проходной выключатель
В этом случае установить реле можно в распределительную коробку. Если к ней нет доступа, то можно заменить обычные проходные выключатели на умные выключатели Яндекса — проводной и беспроводной, и настроить сценарий.
Я планирую делать ремонт
Можно установить реле в распределительную коробку или подрозетник. Для установки в подрозетник проложите дополнительные провода для реле, как на схеме ниже. При этом рекомендуем выбирать подрозетник не менее 68 × 60 мм.
Можно ли добавить перекрестный выключатель в схему подключения?

Да, вы можете добавить перекрестный выключатель. Кроме этого, увеличить количество мест управления освещением можно с помощью беспроводных выключателей и кнопок Яндекса, использую сценарии автоматизации.

Можно ли подключить двухклавишный проходной выключатель?

Двухклавишный проходной выключатель можно подключить к двухканальному умному реле Яндекса.

Схема подключения проходных выключателей к реле

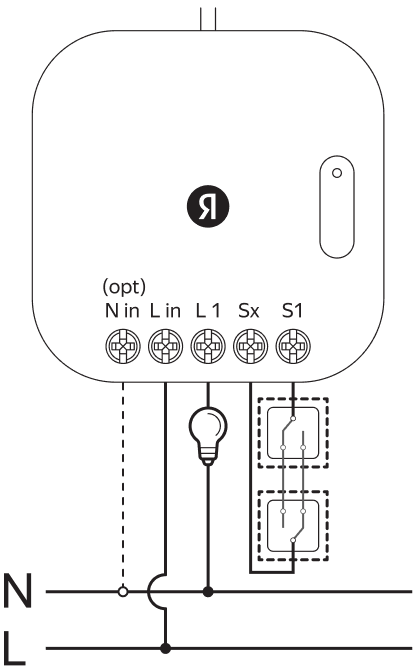

Схема № 1

  • Соедините проходные выключатели между собой (схема изображена на самих выключателях)
  • Нейтраль (опционально) к N in
  • Провод приходящей фазы к L in
  • Провод нагрузки (лампочка) к L1
  • Провод от одного проходного выключателя к S1
  • Провод от другого проходного выключателя к Sx

Схема № 2

  • Соедините проходные выключатели между собой (схема изображена на самих выключателях)
  • Нейтраль (опционально) к N in
  • Провод приходящей фазы к L in
  • Провод нагрузки (лампочка) к L1
  • Провод от приходящей фазы к одному проходному выключателю
  • Провод от S1 к другому проходному выключателю

Узнать больше

Подключение и настройка реле Яндекса.

Подключение и настройка выключателя Яндекса.
