Установка и подключение проводного выключателя Яндекса

Инструкции на этой странице рассказывают, как установить и подключить проводной выключатель Яндекса (YNDX‑00531, YNDX‑00532). Если у вас беспроводной выключатель, читайте раздел Установка и подключение беспроводного выключателя Яндекса.

Безопасность

  • Установкой выключателя должен заниматься только квалифицированный специалист.
  • Монтаж выключателя можно производить только при отключенной сети питания.
  • Не касайтесь проводов под напряжением.

Шаг 1. Подготовка к монтажу

  1. Для подключения вам понадобятся крестовая и плоская отвертки.

  2. Выключатель работает по протоколу Zigbee, поэтому для подключения понадобится любой совместимый хаб Яндекса.

  3. Обесточьте электросеть — отключите нужные автоматы в электрощите. Если он находится в подъезде, рекомендуем предупредить соседей или повесить предупреждающую табличку.

  4. Если вы устанавливаете выключатель Яндекса вместо старого, сначала разберите его и отсоедините провода.

Шаг 2. Установка

Выберите, какой выключатель вы хотите подключить.

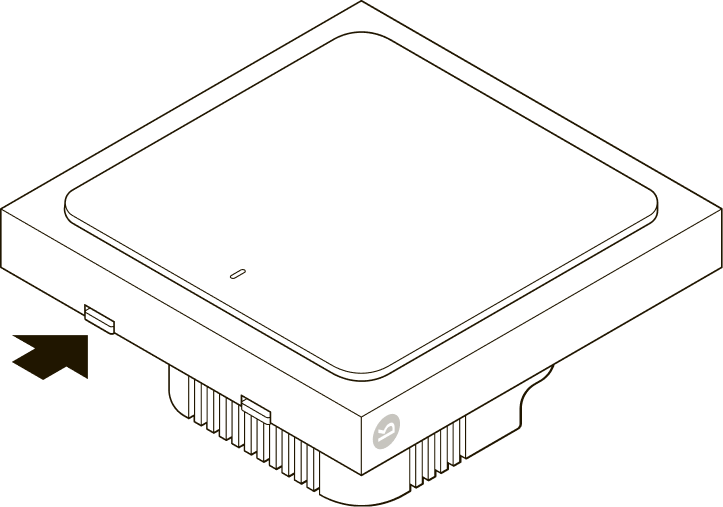

  1. Отсоедините рамку от выключателя с помощью плоской отвертки.

  2. Отсоедините клавишу от задней панели выключателя.

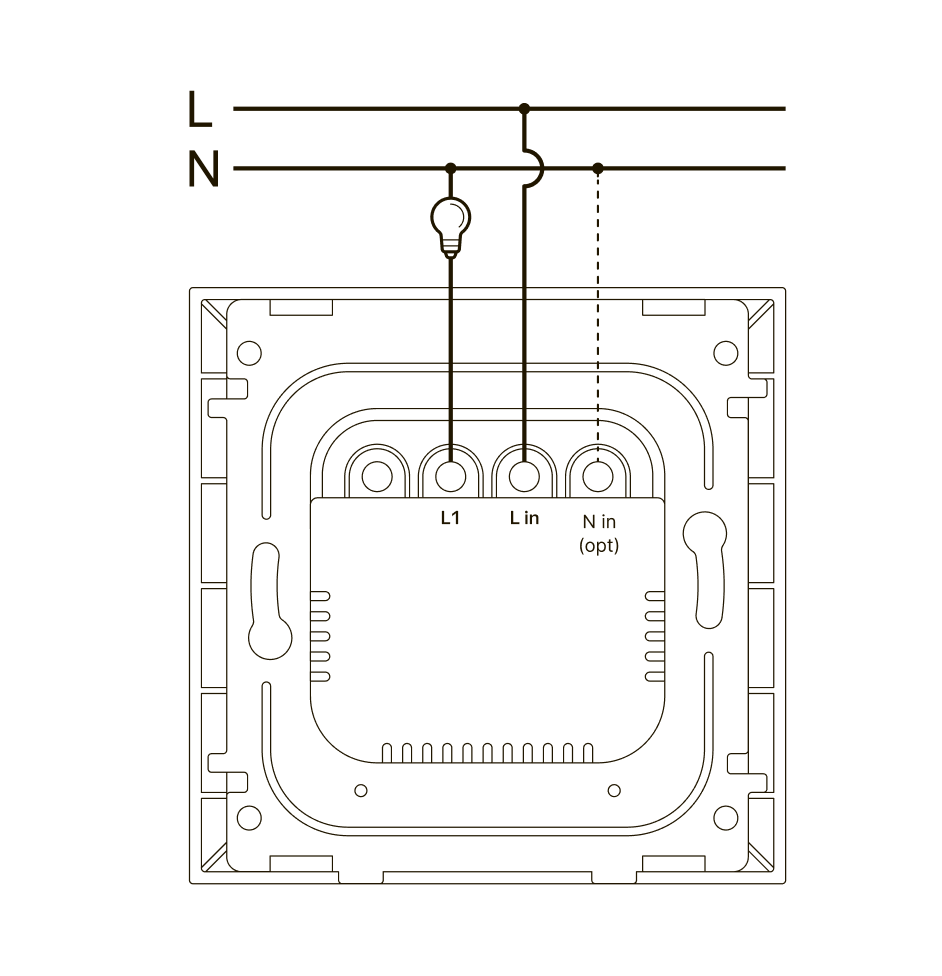

  3. Используя отвертку, подключите выключатель по схеме:

    • провод приходящей фазы к L in
    • провод нагрузки (лампочка) к L1
    • нейтраль (опционально) к N in

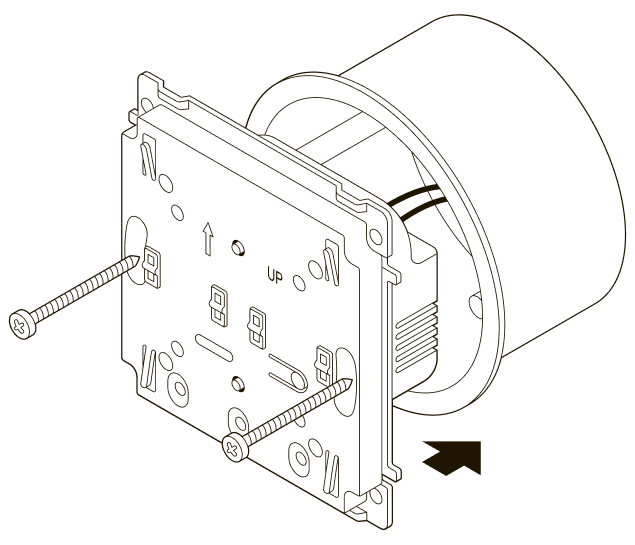

  4. Установите выключатель в подрозетник и закрепите его с помощью винтов из комплекта.

  5. Соберите выключатель в обратной последовательности — соедините клавишу и рамку с задней панелью выключателя.

  6. Подайте питание на выключатель и попробуйте нажать кнопку. Если лампочка включилась — установка завершена.

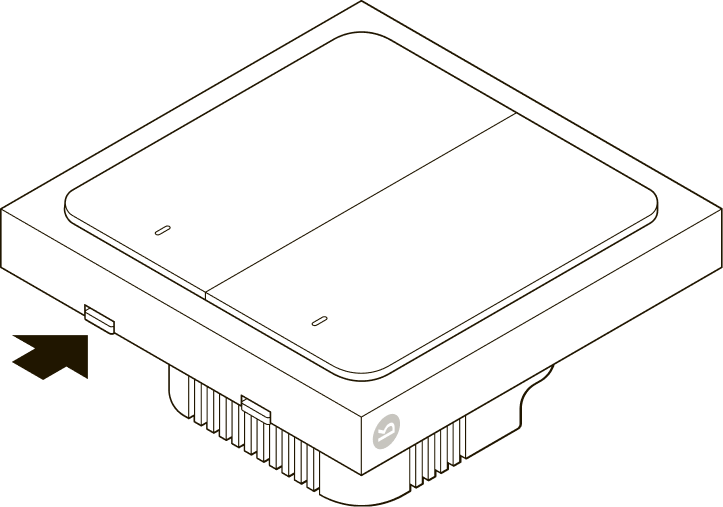

  1. Отсоедините рамку от выключателя с помощью плоской отвертки.

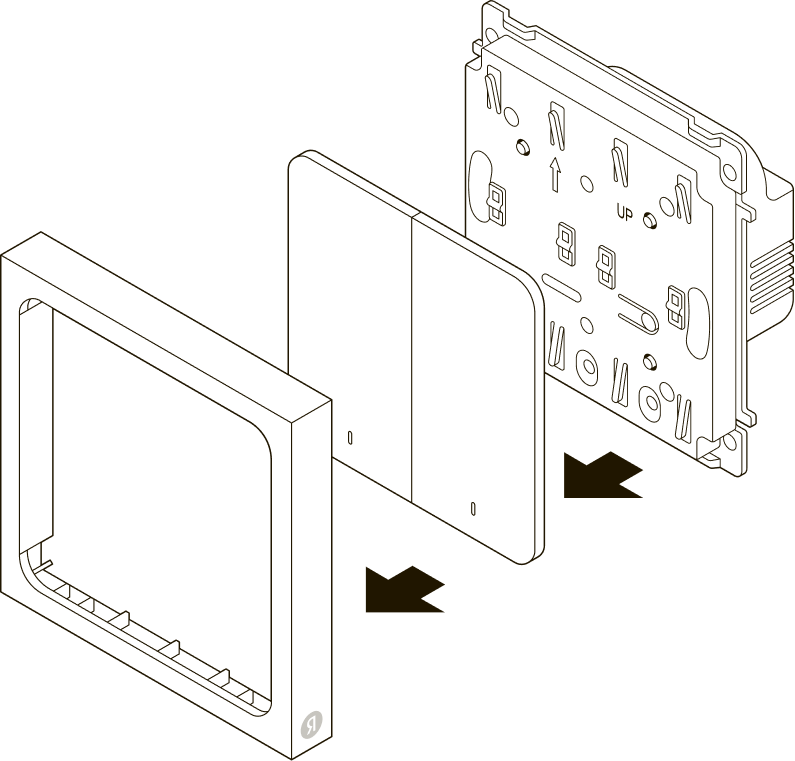

  2. Отсоедините клавишу от задней панели выключателя.

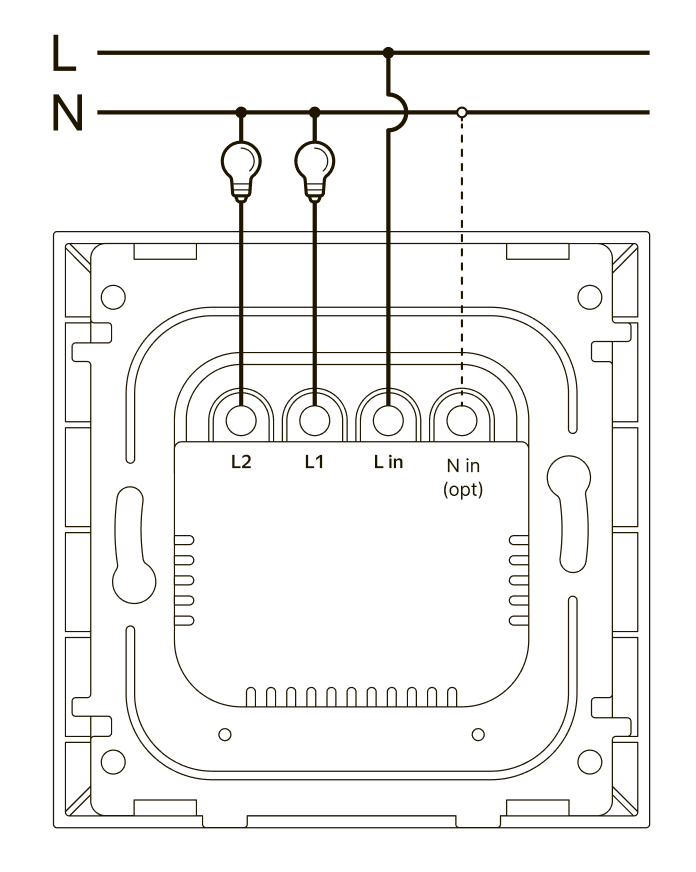

  3. Используя отвертку, подключите выключатель по схеме:

    • провод приходящей фазы к L in
    • провод нагрузки (лампочка) к L1 и L2
    • нейтраль (опционально) к N in

  4. Установите выключатель в подрозетник и закрепите его с помощью винтов из комплекта.

  5. Соберите выключатель в обратной последовательности — соедините клавишу и рамку с задней панелью выключателя.

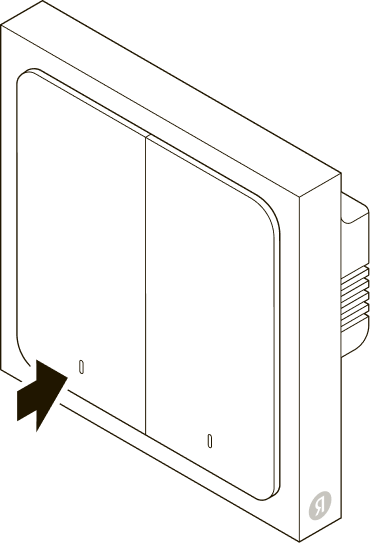

  6. Подайте питание на выключатель и попробуйте нажать кнопку. Если лампочка включилась — установка завершена.

Шаг 3. Подключение

Для подключения выключателя потребуется любой совместимый хаб-Яндекса с Zigbee™.

  1. Откройте приложение  Дом с Алисой.

  2. Запустите поиск устройств: нажмите plus  → Устройство умного дома.

  3. Нажмите Яндекс и выберите Выключатель.

  4. Выберите хаб, к которому хотите подключить устройство.

  5. При подключении рекомендуем разместить хаб не дальше 5 метров от устройства.

  6. Зажмите нижнюю часть любой клавиши на 10 секунд, пока светодиод не замигает белым.

    После этого начнется поиск и подключение устройства — обычно это занимает до 20 секунд.

Решение проблем

Подключить устройство не получается

Попробуйте нажать кнопку выключателя — индикатор на нем должен мигнуть или загореться белым, а подключенная лампочка включится. Если ничего не происходит, выполните рекомендации на странице Выключатель не работает.

Если индикатор реагирует на нажатия или загорается лампочка, но устройство не получается подключить к умному дому:

  1. Поднесите Zigbee-хаб ближе к выключателю и выполните подключение еще раз.
  2. Переведите выключатель в режим подключения: зажмите нижнюю часть любой клавиши на 10 секунд, пока светодиод не замигает белым.
  3. Убедитесь, что хаб переведен в режим поиска устройств, и попробуйте подключить выключатель снова. Время поиска устройств ограничено 45 секундами.

Если подключить устройство по‑прежнему не получается, обратитесь в службу поддержки.

Выключатель не работает

Выберите, при каком способе подключения возникли проблемы:

Нажмите кнопку выключателя — индикатор на нем должен загореться или мигнуть белым, а подключенная лампочка включится. Если ничего не происходит:

  • Убедитесь, что вы подключили выключатель по схеме, и проверьте крепление проводов в разъемах.
  • Убедитесь, что вы включили автоматы в электрощите после подключения проводов.
  • Проверьте, что дома есть электричество, например включите свет в другой комнате.
  • Попробуйте заменить лампочку на другую.

После этого попробуйте нажать клавишу выключателя еще раз, если по‑прежнему ничего не происходит, обратитесь в службу поддержки.

Если индикатор реагирует на нажатия или загорается лампочка, но у вас проблемы с подключением выключателя к умному дому, выполните рекомендации на странице Выключатель не подключается.

Чтобы выключатель работал, должна быть подключена нагрузка не менее 3 Вт. Например, лампочка. Если при нажатии на клавишу, индикатор на выключателе не мигает белым, а лампочка не загорается:

  • Убедитесь, что вы подключили выключатель по схеме, и проверьте крепление проводов в разъемах.
  • Убедитесь, что вы включили автоматы в электрощите после подключения проводов.
  • Проверьте, что дома есть электричество, например включите свет в другой комнате.
  • Попробуйте заменить лампочку на более мощную.

После этого попробуйте нажать клавишу выключателя еще раз, если по‑прежнему ничего не происходит, обратитесь в службу поддержки.

Если индикатор реагирует на нажатия и загорается лампочка, но у вас проблемы с подключением выключателя к умному дому, выполните рекомендации на странице Выключатель не подключается.

Что дальше

Как настроить выключатель

Как настроить клавиши

Как пользоваться и управлять выключателем

Как выключить световой индикатор

Сохранять состояние выключателя после отключения электричества




Zigbee™ является товарным знаком Connectivity Standards Alliance.
