Как установить и подключить реле Яндекса

Компактное одноканальное умное реле можно установить в подрозетник (рекомендуемый размер не менее 68 × 60 мм), и подключить с нейтралью или без нее. Вам не обязательно вносить изменения в проводку.

В комплекте с двухканальным реле есть крепление на DIN‑рейку, с помощью которого реле можно установить в электрощит.

Шаг 1. Подготовка к монтажу

1. Для подключения вам понадобится крестовая или плоская отвертка.

2. Реле работает по протоколу Zigbee, поэтому для подключения понадобится любой совместимый хаб Яндекса.

3. Обесточьте электросеть — отключите нужные автоматы в электрощите. Если он находится в подъезде, рекомендуем предупредить соседей или повесить предупреждающую табличку.

4. Выберите место для установки реле и убедитесь, что в нем достаточно пространства для размещения устройства:

   • Подрозетник — вложите в него реле, затем выключатель или розетку и проверьте, что они вместе помещаются. Размер подрозетника для установки реле зависит от глубины и конструкции вашего выключателя или розетки, а также от количества проводов и их гибкости (рекомендуемый размер подрозетника не менее 68 × 60 мм).

   • Стакан люстры или за подвесным потолком^* — или в любой другой участок электрической цепи.

   • В электрощит^* — для быстрого доступа к реле. Можно установить с помощью крепления на DIN‑рейку, которое идет в комплекте с двухканальным реле.

^* Обратите внимание, что в этом случае возможность подключения обычного выключателя к реле зависит от вашей проводки. Без внешнего выключателя управлять реле можно голосом, с помощью приложения  Дом с Алисой, умного выключателя Яндекса или умной кнопки Яндекса.

Шаг 2. Подключение к сети

1. Определите, какие провода относятся к сети, а какие к нагрузке.

2. Используя отвертку, подключите провода по одной из схем для вашего реле:

   Одноканальное

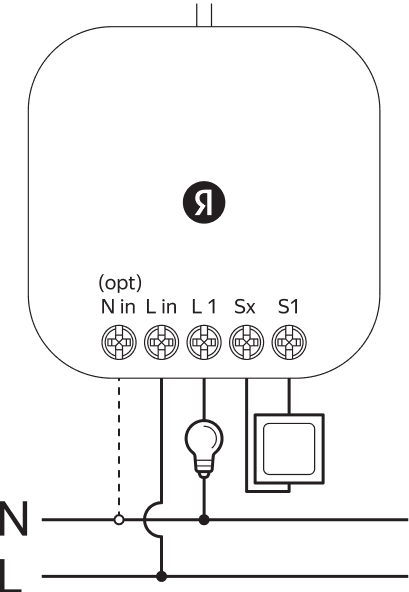

   Схема № 1 Нейтраль (опционально) к N in Провод приходящей фазы к L in Провод нагрузки (лампочка) к L1 Провода от выключателя к Sx и S1

   Схема № 2 Нейтраль (опционально) к N in Провод приходящей фазы к L in Провод нагрузки (лампочка) к L1 Провод от приходящей фазы к выключателю, а провод от выключателя к S1

   Реле не работает с сенсорными выключателями. Способ подключения внешнего выключателя не влияет на работу реле.

   Двухканальное

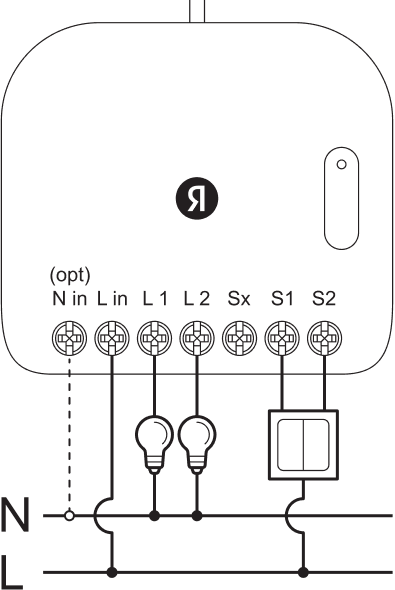

   Схема № 1 Нейтраль (опционально) к N in Провод приходящей фазы к L in Провода нагрузки (лампочка) к L1 и L2 Провода от выключателя к Sx, S1 и S2

   Схема № 2 Нейтраль (опционально) к N in Провод приходящей фазы к L in Провода нагрузки (лампочка) к L1 и L2 Провод от приходящей фазы к выключателю, а провода от выключателя к S1 и S2

   Реле не работает с сенсорными выключателями. Способ подключения внешнего выключателя не влияет на работу реле.

3. Подайте питание на реле.

Шаг 3. Подключение к умному дому и завершение монтажа

Для подключения реле потребуется любой совместимый хаб Яндекса с Zigbee™.

1. Откройте приложение  Дом с Алисой.

2. Запустите поиск устройств: нажмите  → Устройство умного дома.

3. Нажмите Яндекс и выберите Реле.

4. Выберите хаб, к которому хотите подключить устройство.

5. При подключении рекомендуем разместить хаб не дальше 5 метров от устройства.

6. Переведите реле в режим подключения одним из способов:

   • зажмите кнопку на корпусе реле на 5 секунд, пока индикатор не замигает;
   • переключите клавишу внешнего выключателя 7 раз.

   После этого начнется поиск и подключение устройства — обычно это занимает до 20 секунд.

7. Отключите питание и завершите монтаж: уложите провода, зафиксируйте реле и антенну. Рекомендуем приклеить ее на рамку внешнего выключателя или на корпус реле.

Решение проблем

Подключить устройство не получается

Попробуйте нажать кнопку реле — индикатор на нем должен мигнуть белым. Если ничего не происходит, выполните рекомендации на странице Реле не работает.

Если индикатор реагирует на нажатия, но устройство не получается подключить к умному дому:

1. Попробуйте временно переместить Zigbee-хаб ближе к реле и выполните подключение еще раз.

2. Переведите реле в режим подключения одним из способов:

   • зажмите кнопку реле на 5 секунд, пока индикатор не замигает;
   • переключите клавишу внешнего выключателя 7 раз.

3. Убедитесь, что хаб переведен в режим поиска устройств, и попробуйте подключить реле снова. Время поиска устройств ограничено 45 секундами.

Если подключить устройство по‑прежнему не получается, обратитесь в службу поддержки.

Реле не работает

Выберите, при каком способе подключения у вас возникли проблемы:

С нейтралью

Нажмите кнопку реле — индикатор должен мигнуть белым, а вы услышите щелчок. Если ничего не происходит:

• Убедитесь, что вы подключили реле, как на схеме, а также проверьте крепление проводов в разъемах.
• Убедитесь, что вы включили автоматы в электрощите после подключения проводов.
• Проверьте, что дома есть электричество, например включите свет в другой комнате.
• Попробуйте включить другую лампочку.

После этого попробуйте нажать кнопку на реле еще раз, если по‑прежнему ничего не происходит, обратитесь в службу поддержки.

Если индикатор реагирует на нажатия и раздается щелчок, но у вас проблемы с подключением реле к умному дому, выполните рекомендации на странице Реле не подключается.

Без нейтрали

При подключении без нейтрали минимальная нагрузка должна быть не менее 3 Вт. Например, лампочка. Если при нажатии кнопки реле, индикатор не мигает белым, а лампочка не загорается:

• Убедитесь, что вы подключили реле, как на схеме, а также проверьте крепление проводов в разъемах.
• Убедитесь, что вы включили автоматы в электрощите после подключения проводов.
• Проверьте, что дома есть электричество, например включите свет в другой комнате.
• Попробуйте заменить лампочку на более мощную.

После этого попробуйте нажать кнопку на реле еще раз, если по‑прежнему ничего не происходит, обратитесь в службу поддержки.

Если индикатор реагирует на нажатия и загорается лампочка, но у вас проблемы с подключением реле к умному дому, выполните рекомендации на странице Реле не подключается.
