Характеристики двухканального реле Яндекса YNDX‑00538

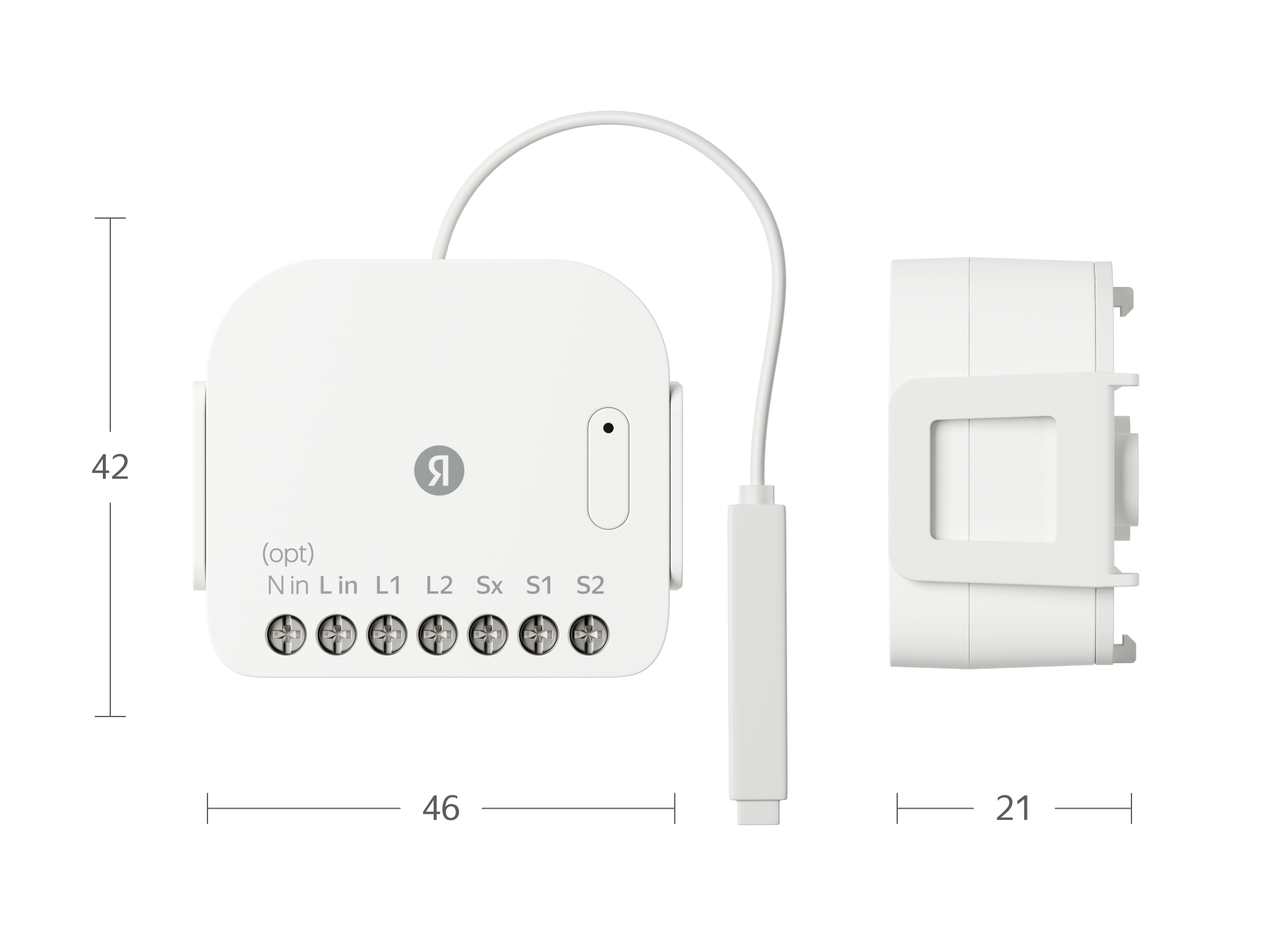

Фото размеров реле YNDX-00538

Общие характеристики

Модель

YNDX‑00538

Габариты (Ш × В × Г)

46 × 42 × 21 мм

Масса нетто

35 г

Сечение подключаемого кабеля

2,5 мм²

Длина зачистки подключаемого провода

5–7 мм

Шлиц винта

PH1

Подключение

С нейтралью и без

Дополнительные функции

Схема подключения

Реле можно подключить по одной из схем.

Схема № 1

  • Нейтраль (опционально) к N in
  • Провод приходящей фазы к L in
  • Провода нагрузки (лампочка) к L1 и L2
  • Провода от выключателя к Sx, S1 и S2

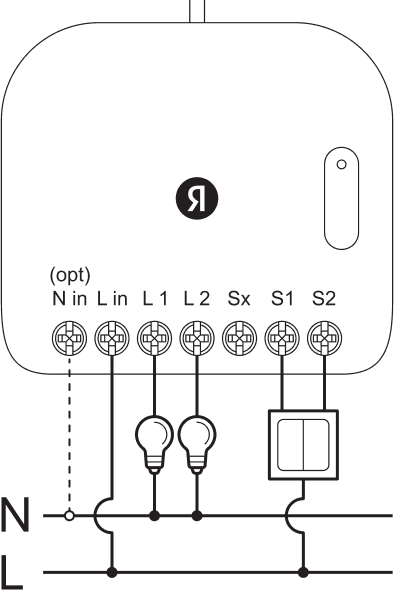

Схема № 2

  • Нейтраль (опционально) к N in
  • Провод приходящей фазы к L in
  • Провода нагрузки (лампочка) к L1 и L2
  • Провод от приходящей фазы к выключателю, а провода от выключателя к S1 и S2

Подробнее про подключение.

Беспроводная связь

Zigbee™

3.0, частота 2,44 ГГц

Подробнее про Zigbee™

Условия подключения

Для подключения реле потребуется любой совместимый хаб Яндекса с Zigbee.

Безопасность и детали

  • Реле изготовлено из негорючего пластика класса V0.

  • Если электричество отключится, то после возобновления питания по умолчанию реле будет в выключенном состоянии. В настройках можно изменить поведение реле.

Питание

С нейтралью и без нее*.

Номинальное напряжение

220–240 В

Номинальная частота

50 Гц

Максимальный ток нагрузки

8 А

Максимальная мощность нагрузки (резистивный тип)

1800 Вт

Максимальная мощность нагрузки на канал (LED)

600 Вт

Минимальная нагрузка (без нейтрали)

3 Вт

Класс защиты

2

Степень защиты

IP20

* Для работы реле без нейтрали к нему должна быть подключена нагрузка (лампочка).

Эксплуатационные характеристики

Температура эксплуатации

от -10 °С до +40 °С

Допустимая относительная влажность

от 20% до 80%

Мобильное приложение

Для подключения реле и изменения его настроек необходимо скачать приложение  Дом с Алисой. Управление доступно только на устройствах с Android 8.0 и выше или iOS 15.0 и выше.

Комплект поставки

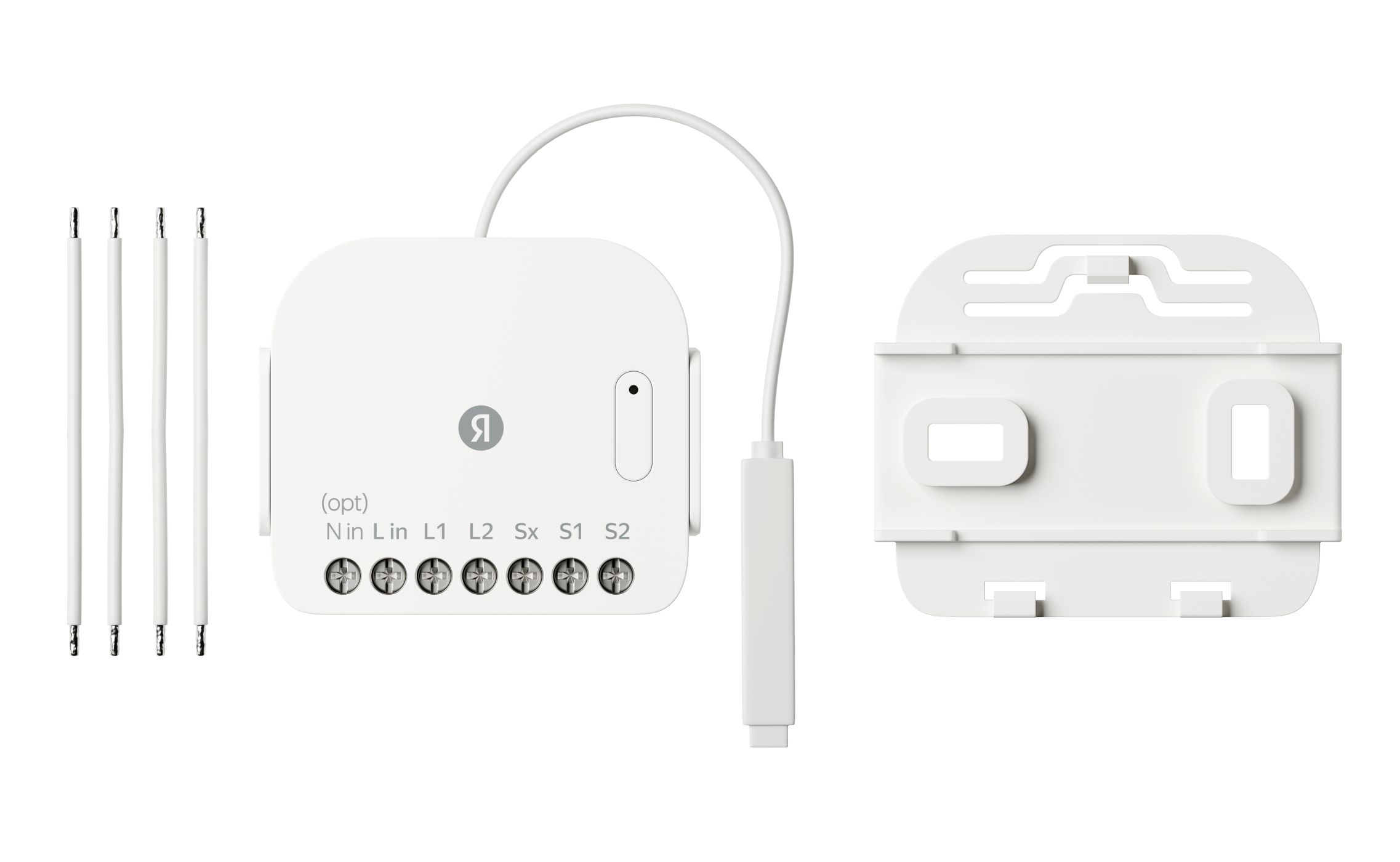

Фото комплекта реле YNDX-00538

  • Умное реле Яндекса, двухканальное

  • Комплект проводов для подключения выключателя

  • Крепление на DIN‑рейку

  • Инструкция

Сроки гарантии и службы

  • Срок гарантии — 1 год.

  • Срок службы — 2 года.

Документы




Zigbee™ является товарным знаком Connectivity Standards Alliance.
