Как установить систему защиты от протечки

На этой странице вы найдете подробную инструкцию по установке и подключению системы защиты от протечки. Вы можете по шагам прочитать, как установить и подключить все компоненты системы.

Частые вопросы

• Почитать по шагам, как установить систему
• Перейти к общей схеме подключения
• Как подключить модуль к приложению

Перед установкой

Заранее спланируйте размещение всех компонентов системы:

• Убедитесь, что места для установки крана достаточно и корпус электропривода поместится в доступной нише. Не размещайте краны перед ручными запорными кранами или вместо них.

  Можно ли установить кран электроприводом вниз?

  Шаровой кран из комплекта поставки Neptun можно установить электроприводом вниз. При установке других кранов с электроприводом проверьте степень защиты в инструкции или на сайте производителя.



• Определите места возможного появления воды, например под мойкой, рядом со стиральной машиной, бойлером и другими источниками водоснабжения. Датчик можно разместить в этих местах контактами вверх или вниз. Выберите такой комплект поставки, в котором будет достаточно датчиков, или купите совместимые датчики отдельно.

• Выберите доступное место для модуля управления — там, где будет удобно управлять кнопками и снимать крышку для обслуживания.



• Система защиты от протечки совместима с большинством стандартных водопроводных систем. Краны с электроприводом доступны в двух диаметрах: 1/2” (DN15) и 3/4” (DN20).

  Как определить диаметр трубы

  Диаметр обычно указан на маркировке трубопровода. Если маркировки нет — воспользуйтесь одним из способов:

  • Измерьте наружный диаметр трубы штангенциркулем.
  • Измерьте длину внешней стороны трубы мягкой рулеткой и разделите полученное значение на 3,14.

  Диаметр крана	Обозначение	Внешний диаметр трубы	Внутренний диаметр трубы
  1/2”	DN15	21–22 мм	15 мм
  3/4”	DN20	26–27 мм	20 мм

Как установить

Шаг 1. Разместите краны с электроприводом

1. Установите шаровой кран в горизонтальном или вертикальном положении.
2. Протяните кабель от крана к модулю управления. При необходимости провод можно удлинить до 100 метров с использованием кабеля ПВС 3 × 0,75 мм².

Подробнее об установке кранов см. в разделе Установка кранов.

Шаг 2. Установите проводные датчики и модуль управления

Предусмотрите возможность снятия датчика вместе с кабелем в случае неисправности. При необходимости провод датчика можно удлинить до 500 метров с использованием кабеля 3 × 0,12 мм² Neptun.

Под крышкой в центре датчика расположен светодиод — он сигнализирует о протечке при срабатывании датчика. Индикация заметна только при установке датчика контактами вниз.

1. Выберите место установки — на полу рядом с возможным источником протечки.

2. Разместите датчик на полу контактами вверх или вниз.

   Важно

   Все три ножки датчика должны касаться пола, поэтому не стоит размещать его на ковриках или неровных поверхностях. При неплотном прилегании датчик не сработает.

После установки проверьте работу датчика — смочите его контакты водой.

Подробнее об установке датчиков см. в разделе Подключить проводной датчик.

Шаг 3. Установите счетчики воды

Счетчики помогают контролировать расход воды, а также регистрировать крупные утечки, которые могут не фиксироваться датчиками протечки.

Счетчики входят только в максимальный комплект. В случае базового или оптимального комплекта их нужно приобретать отдельно.

1. Установите счетчики после магистрального шарового крана и фильтра грубой очистки в соответствии с требованиями управляющей организации.

2. Подключите счетчики к модулю управления согласно схеме подключения. При необходимости удлините соединительный кабель счетчиков до 50 метров с использованием кабеля UTP.

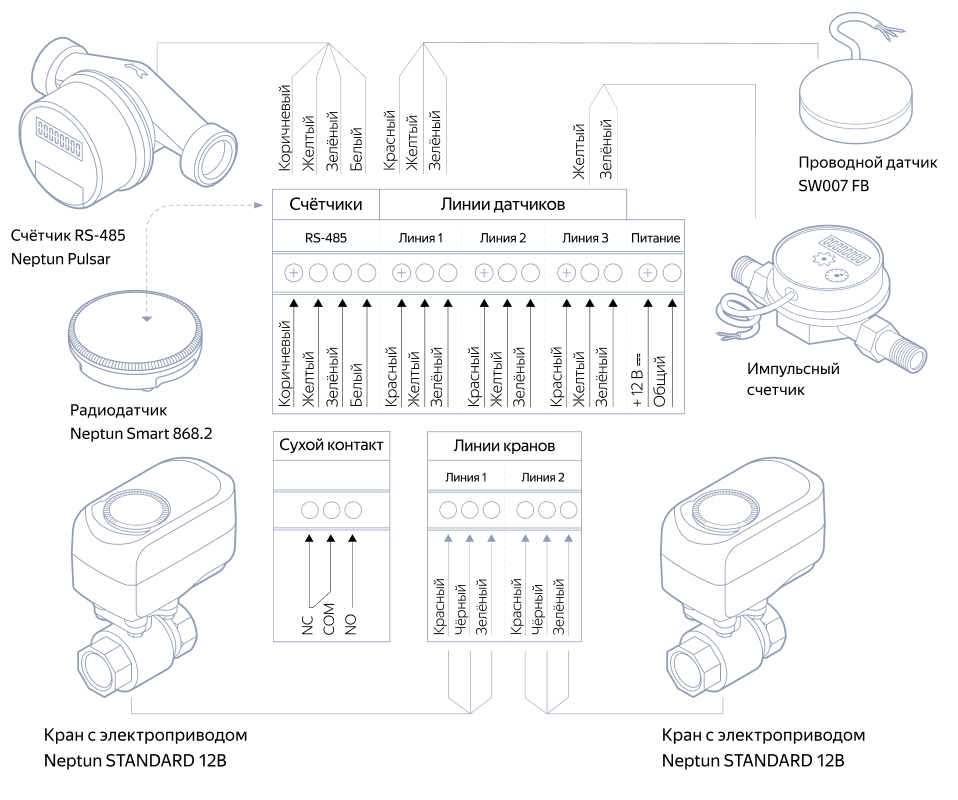

   Схема подключения

3. После установки обратитесь в управляющую организацию для ввода счетчиков в эксплуатацию и их опломбирования.

Подробнее об установке счетчиков воды см. в разделе Счетчики воды.

Шаг 4. Подключите все компоненты к модулю управления

1. Снимите крышку модуля, поддев ее за углубление в нижней части устройства.

2. Введите провода компонентов системы в корпус модуля через манжету в нижней части либо через отверстие на задней стенке, предварительно удалив заглушку.

3. Подключите компоненты системы согласно схеме подключения.

Шаг 5. Подключите модуль к питанию

Подключите модуль к электропитанию одним из следующих способов:

• Прямое подключение к сети — подключите модуль к сети с помощью комплектного блока питания.
• Подключение через ИБП — сначала подключите ИБП к сети, затем подключите ИБП к разъему на модуле.

По умолчанию при разряде ИБП до 20% все краны автоматически перекрываются. Эту функцию можно настроить в приложении Дом с Алисой.

Подробнее об установке и настройке ИБП см. в разделе Источник бесперебойного питания.

Шаг 6. Подключите беспроводные датчики

1. Удалите защитную ленточку с батареек датчика.

2. Переведите модуль управления в режим поиска устройств. Для этого нажмите и удерживайте в течение 4 секунд кнопку — прозвучит сигнал и на экране появится сообщение ПОИСК с обратным отсчетом.

3. Переведите датчик в режим подключения одним из способов:

   • открутите крышку датчика и нажмите внутреннюю кнопку;
   • замкните контакты на дне датчика любым металлическим предметом, например скрепкой.

4. Дождитесь подтверждения подключения. Датчик должен показать хороший уровень сигнала.

5. После подключения первого датчика таймер поиска запускается снова. Подключите остальные датчики.

Подробнее об установке беспроводных датчиков см. в разделе Беспроводные датчики протечки.

Шаг 7. Подключите систему к приложению

После установки и подключения всех компонентов добавьте модуль управления в приложение:

1. Включите Bluetooth на смартфоне и подключите его к Wi‑Fi с диапазоном 2,4 ГГц.

2. Переведите модуль в режим подключения: одновременно зажмите на 4 секунды кнопки и .

3. Дождитесь звукового сигнала. На экране модуля появится надпись ПОДКЛ с обратным отсчетом.

4. Откройте приложение Дом с Алисой.

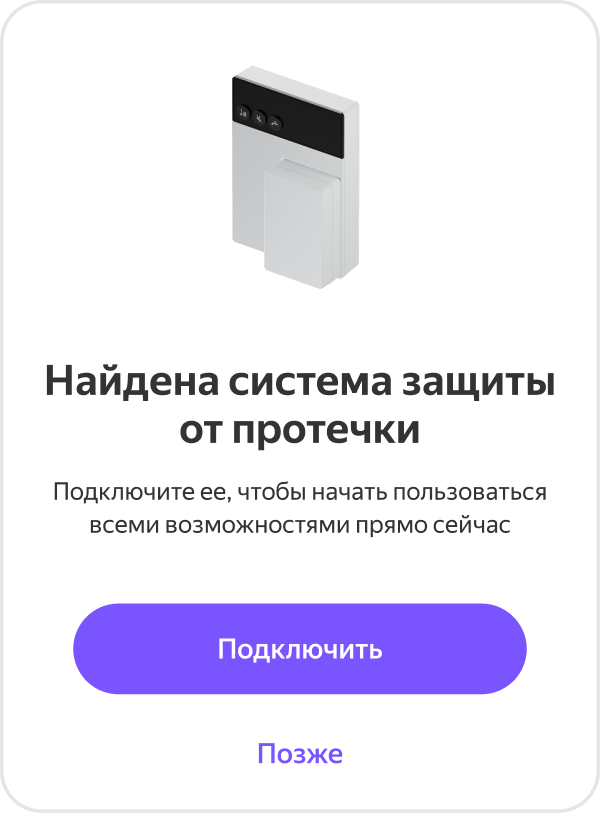

   На экране появится баннер Найдена система защиты от протечки.



5. Нажмите Подключить и следуйте инструкциям в приложении.

Что дальше

• Подключить к приложению
• Настроить систему
• Встроенное реле (сухой контакт)
• Настройка диспетчеризации

• В полу контактами вверх

  Установите датчик так, чтобы контакты выступали на 2 мм, — для исключения ложных срабатываний. Кабель проложите в гофрированной трубе.

• На полу контактами вниз

  Поставьте датчик на пол — выступы на корпусе предотвращают ложные срабатывания.

Источник бесперебойного питания обеспечивает работу системы защиты от протечки при отключении электроэнергии.

После подключения светодиод на датчике замигает, показывая уровень сигнала:

Количество миганий	Уровень сигнала
4	Отличный
3	Хороший
2	Средний
1	Слишком слабый
0 (не мигает)	Нет связи

Если уровень сигнала слишком слабый, переместите датчик ближе к модулю управления или устраните препятствия между ними.

Совет

Также уровень сигнала можно проверить в приложении Дом с Алисой на карточке датчика.

Кнопка доступна в некоторых моделях датчиков:
